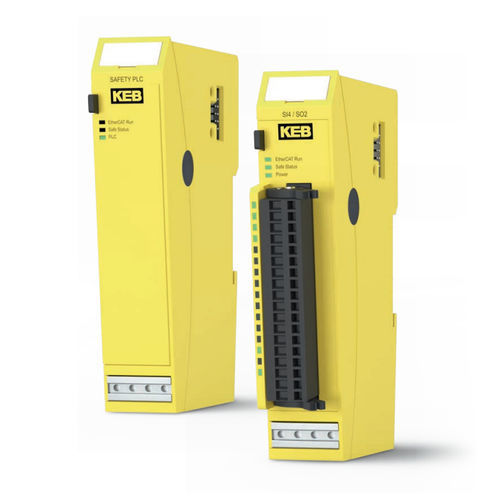

Компактная программируемая автоматическая система C6 SAFETY PLC

встроеннаяEtherCATSIL 3

Обзор
Функции безопасности для инновационных промышленных систем: контроллер безопасности C6 Safety PLC и модуль C6 Safety I/O выполняют задачи, связанные с безопасностью на уровне управления, и могут быть интегрированы в существующие EtherCAT-структуры. Связь использует сертифицированный протокол безопасности Safety over EtherCAT (FSoE). Любые FSoE-слейвы (например, модули Safety I/O или приводные контроллеры KEB с модулем безопасности) могут быть управляемы через Safety PLC.

Ключевые преимущества

• Свободно программируемый Safety PLC в соответствии с IEC 61508 SIL3 и DIN EN ISO 13849-1 PLe
• Сертифицированные модули функций безопасности
• Значительное сокращение времени на разработку, верификацию и утверждение приложения безопасности
• Программирование с помощью CODESYS Safety через основной контроллер и соединение EtherCAT

C6 Safety PLC — Технические данные
Протокол безопасности: FSoE
Стандарт безопасности: IEC 61508 SIL3 и DIN EN ISO 13849-1 PLe
Сертификации: CE, cULus, TÜV Rheinland
Runtime: CODESYS RT Safety
Инструмент программирования: CODESYS Safety, интегрированный с COMBIVIS studio 6 V3.6.4.1 и выше
Потребление по E‑Bus: 240 mA
Питание: через подключение E‑Bus
Помехозащищённость: EN 61000-6-2 / EN 61000-6-4
Устойчивость к вибрациям/ударам: EN 60068-2-6 / EN 60068-2-27
Индикация: светодиоды состояния (EtherCAT, Safety, Power)
Условия эксплуатации: 0 °C … +55 °C, IP20
Корпус: алюминиевый несущий элемент, внешний пластик 25 x 120 x 90 mm

C6 Safety I/O — Технические данные
Протокол безопасности: FSoE
Стандарт безопасности: IEC 61508 SIL3 и DIN EN ISO 13849-1 PLe
Количество входов: 4 безопасных входа
Количество выходов: 2 безопасных выхода (I_MAX = 2)
Циклические выходы (OSSD): 4
Время реакции: < 1 ms (чтение входа, запись в E‑Bus)
Время реакции на отказ: ≤ время watchdog (настраиваемое)
Расширенная диагностика: через COE
Индикация: светодиоды для каждого I/O, локально присвоенные; светодиоды состояния (EtherCAT, Safety, Power)
Потребление по E‑Bus: 300 mA
Питание: 24 V DC (-15 % / +20 %)
Помехозащищённость: EN 61000-6-2 / EN 61000-6-4
Устойчивость к вибрациям/ударам: EN 60068-2-6 / EN 60068-2-27
Сертификации: CE, cULus, TÜV Rheinland
Условия эксплуатации: 0 °C … +55 °C, IP20
Корпус: алюминиевый несущий элемент, внешний пластик 25 x 120 x 90 mm

Применение / Интеграция
Разработано для интеграции в EtherCAT-топологии в качестве FSoE-мастера или для работы с любыми FSoE-совместимыми слейвами. Safety PLC выполнен по двухканальной схеме и программируется с помощью инструментов COMBIVIS studio 6 / CODESYS Safety с использованием сертифицированных блоков функций безопасности, что снижает трудозатраты на внедрение и сертификацию.

Характеристики / Технические спецификации

• Протокол безопасности: Safety over EtherCAT (FSoE)
• Стандарты безопасности: IEC 61508 SIL3; DIN EN ISO 13849-1 PLe
• Среда программирования: CODESYS Safety через COMBIVIS studio 6
• Потребление E‑Bus PLC: 240 mA; Потребление E‑Bus Safety I/O: 300 mA
• Питание (I/O): 24 V DC (-15 % / +20 %)
• Диапазон рабочих температур: 0 °C до +55 °C
• Степень защиты / корпус: IP20; алюминиевый несущий элемент с внешним пластиковым корпусом (25 x 120 x 90 mm)
• Сертификации: CE, cULus, TÜV Rheinland
• EMC / экологические стандарты: EN 61000-6-2, EN 61000-6-4, EN 60068-2-6, EN 60068-2-27
