Гидравлический привод HR series

ротационныйдля литья под давлениемдля обработки пластмасс

Обзор

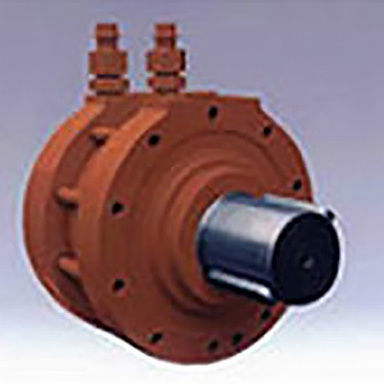

Поворотный привод Kawasaki преобразует гидравлическое давление в возвратно-поворотное движение на секторе до 280° общего хода, исключая необходимость в сложных внешних механизмах. Доступны специальные варианты с внешними упорами и демпфирующими клапанами для контроля положения в конце хода.

Особенности

• Обеспечивает большой крутящий момент без громоздких соединительных механизмов.
• Доступны специальные исполнения с внешним упором и демпферным клапаном для управления конечным положением.

Технические характеристики
Модель | HR-08S-04 | HR-11S-06 | HR-15S-08 | HR-20S-10 | HR-20S-18 | HR-08D-04 | HR-11D-06 | HR-15D-08
Рабочий объем/rad. (cm3/rad) | 20.8 | 57.3 | 154 | 438 | 755 | 41.6 | 115 | 308
Общий ход вала (rad (°)) | 4.9 (280) | 4.9 (280) | 4.9 (280) | 3.3 (190) | 3.3 (190) | 1.7 (100) | 1.7 (100) | 1.7 (100)
Давление (MPa) | 13.7 | 13.7 | 13.7 | 13.7 | 6.9 | 13.7 | 13.7 | 13.7
Номинальный момент (N·m) | 226 | 628 | 1 716 | 4 805 | 3 972 | 510 | 1 422 | 3 825

Применение

• Оборудование для пластмассового производства и литья под давлением

Технические данные

• HR-08S-04 — Рабочий объем: 20.8 cm3/rad; Общий ход вала: 4.9 rad (280°); Давление: 13.7 MPa; Номинальный момент: 226 N·m
• HR-11S-06 — Рабочий объем: 57.3 cm3/rad; Общий ход вала: 4.9 rad (280°); Давление: 13.7 MPa; Номинальный момент: 628 N·m
• HR-15S-08 — Рабочий объем: 154 cm3/rad; Общий ход вала: 4.9 rad (280°); Давление: 13.7 MPa; Номинальный момент: 1 716 N·m
• HR-20S-10 — Рабочий объем: 438 cm3/rad; Общий ход вала: 3.3 rad (190°); Давление: 13.7 MPa; Номинальный момент: 4 805 N·m
• HR-20S-18 — Рабочий объем: 755 cm3/rad; Общий ход вала: 3.3 rad (190°); Давление: 6.9 MPa; Номинальный момент: 3 972 N·m
• HR-08D-04 — Рабочий объем: 41.6 cm3/rad; Общий ход вала: 1.7 rad (100°); Давление: 13.7 MPa; Номинальный момент: 510 N·m
• HR-11D-06 — Рабочий объем: 115 cm3/rad; Общий ход вала: 1.7 rad (100°); Давление: 13.7 MPa; Номинальный момент: 1 422 N·m
• HR-15D-08 — Рабочий объем: 308 cm3/rad; Общий ход вала: 1.7 rad (100°); Давление: 13.7 MPa; Номинальный момент: 3 825 N·m
