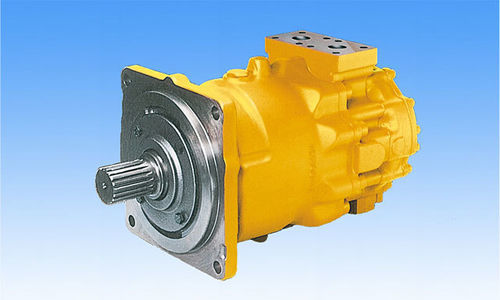

Гидравлический двигатель с осевым поршнем M3 series

низкая скоростьс редукторомс неподвижным цилиндром

Обзор продукта
Серия M3X — это аксиально-поршневые моторы с фиксированным рабочим объемом и конструкцией с наклонным диском для мобильных применений.
Серия M3B — это аксиально-поршневые моторы с регулировкой рабочего объема и конструкцией с наклонным диском для лебёдочных применений.
Эти моторы обладают хорошей самовсасывающей способностью и высокой эффективностью пуска, разработаны на основе многолетнего опыта и технологий, полученных в насосах и моторах типа наклонного диска.
Комбинирование редукторов серии RG с сериями M3X / M3B позволяет обеспечивать большие мощности.

Особенности

• Высокие характеристики при работе на низких скоростях
• Плавные характеристики пуска
• Различные варианты управления рабочим объемом
• Возможность увеличения мощности при использовании редукторов серии RG

Кривая управления
Приведённые выше кривые являются примерами кривых управления.

Области применения

• Гусеничные буровые установки / сваебойные установки
• Краны (гусеничные / вездеходные)
• Дробилки
• Пластиковые машины и литьё под давлением
• Тоннелепроходческие машины
• Грузовые суда
• Наливные танкеры
• Оффшорные суда

Технические характеристики (серия M3X)
Model | M3X200 | M3X280 | M3X530 | M3X800
Рабочий объем (cm3) | 195 | 280 | 533 | 800
Номинальное давление (MPa) | 29.4 (все модели)
Макс. давление (MPa) | 34.3 (все модели)
Макс. скорость (min-1) | 1 900 | 1 700 | 1 400 | 1 200

Технические характеристики (серия M3B)
Model | M3B200 | M3B280 | M3B530 | M3B800
Рабочий объем q max (cm3) | 195 | 280 | 533 | 800
Рабочий объем q min (cm3) | 106 | 93 | 178 | 267
Номинальное давление (MPa) | 32 (M3B200) ; 29.4 (M3B280 / M3B530 / M3B800)
Макс. давление (MPa) | 35 (M3B200) ; 34.3 (M3B280 / M3B530 / M3B800)
Макс. скорость при q max (min-1) | 1 900 | 1 700 | 1 400 | 1 200
Макс. скорость при q min (min-1) | 2 400 | 2 200 | 1 700 | 1 500

Технические характеристики (в комбинировании с серией RG)
Model | M3X200-RG03S6.0 | M3X280-M3B280-RG06S6.4 | M3X530-M3B530-RG10S6.4 | M3X800-M3B800-RG16S6.4
Передаточное отношение | 6.0 | 6.4 | 6.4 | 6.4
Общий рабочий объем (cm3) | 894 | 1 587 | 3 104 | 4 717
Давление (MPa) | 20.6 (все комбинированные модели)
Макс. скорость (min-1) | 270 | 190 | 150 | 130

Характеристики / Технические спецификации

• Серии: M3X (фиксированный рабочий объем) и M3B (регулируемый рабочий объем)
• Диапазон рабочего объема (одна единица): 195 cm3 до 800 cm3 (в зависимости от модели)
• Номинальное давление M3X: 29.4 MPa; Макс. давление: 34.3 MPa
• Макс. скорости M3X: до 1 900 min-1 в зависимости от модели
• Диапазон q max M3B: 195 до 800 cm3; диапазон q min: 93 до 267 cm3
• Номинальное давление M3B: 32 MPa (M3B200) и 29.4 MPa (другие модели M3B); Макс. давление M3B: 35 MPa (M3B200) и 34.3 MPa (другие)
• Макс. скорости M3B: до 2 400 min-1 при q min (в зависимости от модели)
• Доступны комбинируемые варианты с редукторами RG для увеличения общего рабочего объема и адаптации передаточных отношений (пример: 6.0–6.4)
• Типичные общие рабочие объемы комбинированных моделей приведены от 894 cm3 до 4 717 cm3
