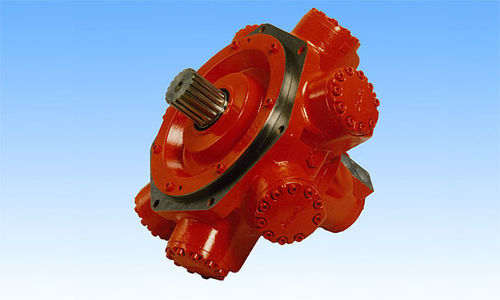

Двигатель для использования в гидравлике HMKB

с переменной скоростьювысокий крутящий моментс высокой пропускной способностью

Обзор
Радиально-поршневые моторы Staffa с низкой частотой и высоким крутящим моментом широко используются для винтовых приводов в установках литья под давлением и для палубных механизмов. Конструкция проста: радиальные поршни действуют непосредственно на эксцентриковый кулак. Двухскоростные моторы с клапанами имеют два предустановленных рабочего объема, которые можно выбрать из широкого диапазона для соответствия требованиям конкретного применения. Трехскоростные моторы имеют три предустановленных рабочего объема. Ассортимент включает серии HMKB/HMKC, HMB/HMC (стандартные моторы), HPB/HPC (усовершенствованная версия HMB/HMC) и HMF (трехскоростные моторы).

Особенности

• Моторы с фиксированным и переменным рабочим объемом (доступны в 1-, 2- или 3-скоростном исполнении)
• Простая и прочная конструкция
• Длительный срок службы
• Высокая эффективность
• Доступен контроль постоянной мощности с помощью клапанов CHP

Технические характеристики (по сериям / моделям)
HMKB (Фиксированный рабочий объем, 1 скорость)
Типы моделей: 046 / 075 / 100 / 200
Рабочий объем (см3): 745 / 1,281 / 1,510 / 3,087
Номинальное давление: 20.6 MPa
Максимальное давление: 24.5 MPa
Максимальная скорость (min-1) при номинальном давлении: 250 / 220 / 200 / 130

HMB (Фиксированный рабочий объем, 1 скорость)
Типы моделей: 010 / 030 / 030 (FM3) / 045 / 060 / 080 / 100
Рабочий объем (см3): 188 / 442 / 492 / 700 / 983 / 1,344 / 1,639
Номинальное давление: 20.7 MPa (для меньших моделей) и 25.0 MPa (для больших моделей)
Максимальное давление: 24.1 MPa (меньшие) и 29.3 MPa (большие)
Максимальная скорость (min-1) при номинальном давлении: 500 / 450 / 450 / 400 / 300 / 300 / 250
Номинальная мощность (kW): 25 / 42 / 52 / 60 / 80 / 100 / 110

Семейство H M / H D B (более крупные типы HMB)
Типы моделей: 125 / 150 / 150 (FM3) / 200 / 200 (FM3) / 270 / 325
Рабочий объем (см3): 2,050 / 2,470 / 2,470 / 2,470 / 3,087 / 4,310 / 5,310
Номинальное давление: 25.0 MPa
Максимальное давление: 29.3 MPa
Максимальная скорость (min-1) при номинальном давлении: 220 / 220 / 168 / 175 / 135 / 125 / 100
Номинальная мощность (kW): 100 / 115 / 115 / 130 / 130 / 140 / 140

HMHDB / очень крупные типы HMB
Типы моделей: 400 / 500
Рабочий объем (см3): 6,800 / 8,000
Номинальное давление: 25.0 MPa (для 400) и 19.0 MPa (для столбца 500 HMB)
Максимальное давление: 29.3 MPa (400) и 22.7 MPa (500 столбец HMB)
Максимальная скорость (min-1) при номинальном давлении: 120 / 100
Номинальная мощность (kW): 190 / 170

HPB (Фиксированный рабочий объем, 1 скорость)
Примеры типов моделей: 060 (FM3/FM4) / 080 (FM3/FM4) / 100 (FM3/FM4) / 125 (FM3) / 150 / 200 / 270 / 325 (различные FM-варианты)
Рабочий объем (см3): 983 / 1,344 / 1,600 / 2,050 / 2,470 / 3,087 / 4,310 / 5,310 (в зависимости от варианта)
Номинальное давление: обычно 20.5–25.0 MPa в зависимости от модели
Максимальное давление: до 30.0 MPa для некоторых вариантов
Максимальная скорость (min-1) при номинальном давлении: варьируется по моделям (примеры: 450 / 490 / 340 / 430 / 270 / 365 / 215)
Номинальная мощность (kW): варьируется примерно от 115 до ~215 в зависимости от модели и FM-варианта

HMKC (Переменный рабочий объем, 2 скорости)
Типы моделей: 046 / 075 / 080 / 200 (показаны примеры)
Рабочий объем 100%: 745 / 1,241 / 1,475 / 3,087 (см3)
Рабочий объем 50%: 410 / 574 / 737 / 1,475 (см3)
Номинальное давление: 20.6 MPa
Максимальное давление: 24.5 MPa
Максимальная скорость (min-1): при q max: 300 / 220 / 200 / 130; при 0,5q max: 600 / 440 / 400 / 260; при q=0: 1,500 / 1,300 / 1,200 / 1,000

HMC (Переменный рабочий объем, 2 скорости)
Типы моделей: 030 / 045 / 080 (FM3/FM4) / 125 (FM3) (примеры)
Рабочий объем 100%: 492 / 737 / 1,600 / 2,048 (см3) в зависимости от модели
Рабочий объем 50%: 246 / 410 / 819 / 983 (см3)
Номинальное давление: 20.7 MPa (некоторые) и 25.0 MPa (другие)
Максимальное давление: 24.1 MPa (некоторые) и до 27.5 MPa (другие)
Максимальная скорость (min-1): при q max примеры: 450 / 450 / 270 / 365; при 0,5q max примеры: 600 / 600 / 500 / 515; при q=0: до 1,000
Номинальная мощность (kW): примеры 60 / 99 / 138 / 138 / 135 в зависимости от варианта

HPC (Переменный рабочий объем, 2 скорости)
Показан пример: модель 400 с рабочим объемом 6,555 см3 (100%) и 3,590 см3 (50%)
Номинальное давление: 25.0 MPa
Максимальное давление: 27.5 MPa
Максимальная скорость (min-1): 220 при q max, 220 при 0,5q max, при q=0 скорость 1,500
Номинальная мощность (kW): пример 430 kW для показанной варианта

HMF (Переменный рабочий объем, 3 скорости)
Типы моделей: 080 (FM3/FM4) / 200 (FM3/FM4) / 270 / 325 (примеры)
Рабочий объем 100%: 1,600 / 3,087 / 4,588 / 5,326 (см3)
Рабочий объем 50%: 819 / 1,475 / 4,588 / 5,326 (см3) в зависимости от варианта
Номинальное давление: 25.0 MPa
Максимальное давление: 27.5 MPa
Максимальная скорость (min-1): примеры при q max: 270 / 365 / 175 / 230; при 0,5q max: 500 / 515 / 300 / 400; при q=0 до 1,000
Номинальная мощность (kW): примеры 138 / 138 / 250 / 250 / 189 в зависимости от варианта

Загрузка / Документация
Каталог производителя и каталог серий доступны в формате PDF (ссылки на позиции каталога указаны на странице товара).
