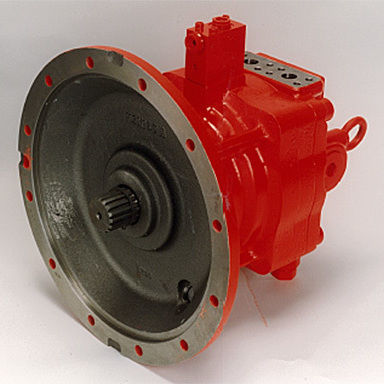

Гидравлический двигатель с осевым поршнем M5X series

с редукторомдля строительной техникикомпактный

Обзор
Серия M5X представляет собой аксиально-поршневые моторы фиксированного объёма с конструкцией на наклонной плите (swash-plate). Мотор имеет встроенные элементы предохранительного клапана и клапана подпитки, что позволяет реализовать функцию поворота при подключении трубопровода от управляющего клапана к порту мотора. Внутренняя компоновка компактно размещает блок поршень/цилиндр, механический тормоз и клапанные сборки. Монтажный фланец увеличен для прямого соединения с зубчатым венцом редуктора.

Особенности

• Интегрированные клапанные элементы для функции поворота (предохранительный клапан и клапан подпитки).
• Компактная компоновка, экономящая место при установки.
• Увеличенный монтажный фланец для прямого соединения с зубчатым венцом редуктора.

Применение

• Экскаваторы
• Краны (гусеничные / для бездорожья)
• Гусеничные буровые установки и сваебойные машины

Технические характеристики
Модель: M5X50, M5X80, M5X130, M5X180, M5X250
Рабочий объём (cm3): 47, 79, 129.2, 180.1, 250.1
Номинальное давление (MPa): 28, 33, 32.4, 32.4, 33
Максимальное давление (MPa): 33, 40, 39.2, 39.2, 40
Максимальная частота вращения (min-1): 2,200; 2,200; 1,850; 1,680; 1,520

Технические данные

• Тип: аксиально-поршневой мотор фиксированного объёма (наклонная плита)
• Интегрированные элементы предохранительного клапана и клапана подпитки для функции поворота
• Компактная компоновка с эффективно размещёнными блоками поршень/цилиндр, механическим тормозом и клапанными узлами
• Увеличенный монтажный фланец для прямого соединения с зубчатым венцом редуктора
• Доступные модели и объёмы: M5X50 (47 cm3), M5X80 (79 cm3), M5X130 (129.2 cm3), M5X180 (180.1 cm3), M5X250 (250.1 cm3)
• Номинальное давление до 33 MPa (в зависимости от модели); максимальное давление до 40 MPa (в зависимости от модели)
• Максимальные обороты: до 2,200 min-1 для меньших моделей и 1,520 min-1 для самой крупной модели
