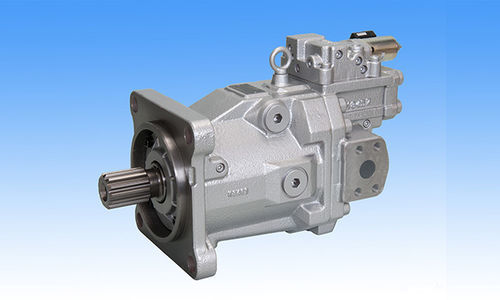

Гидравлический двигатель с осевым поршнем M7V series

высокоскоростнойвысокое давлениес редуктором

Обзор
Серии M7V / M7X представляют собой аксиально-поршневые моторы с плитой наклона (swash plate) с переменным или фиксированным рабочим объемом, предназначенные для работы при высоком давлении и высоких скоростях. На основе накопленных технологий Kawasaki для насосов/моторов с плитой наклона они обеспечивают высокие рабочие характеристики в широком диапазоне скоростей — от очень низких до высоких — что ранее в основном достигалось мотор-редукторами со скошенной осью. Монтажные размеры (размер крепления, шлиц вала) и размеры резьб соответствуют международным стандартам, таким как ISO и SAE, что позволяет использовать их с общепринятыми редукторами и муфтами.

Особенности

• Плавный пуск и стабильная работа на очень низких оборотах
• Высокие скоростные характеристики, сопоставимые с моторами со скошенной осью
• Компактная конструкция облегчает установку
• Высокая надежность и длительный срок службы для высоконапорных исполнений
• Различные варианты управления: электропривод или управление по давлению

Технические характеристики (из таблицы)
Модель | M7V: 85 / 112 / 160 / 212 | M7X: 85 / 112 / 160
Рабочий объем (cm3) q max | M7V: 68-88.5 / 90-112 / 128-160 / 170-215 | M7X: 90 / 112 / 160
Рабочий объем (cm3) q min | M7V: 0-68 / 0-90 / 0-128 / 0-170 | M7X: - / - / -
Давление (MPa) номинальное | 42 (все указанные модели)
Давление (MPa) пиковое | 50 (все указанные модели)
Макс. скорость (min-1) при q max | M7V: 3,900 / 3,550 / 3,100 / 2,900 | M7X: 4,500 / 3,550 / 3,100
Макс. скорость (min-1) при q < 0.6 qmax | M7V: 6,150 / 5,600 / 4,900 / 4,600 | M7X: - / - / -
Вес (прибл.) (kg) | M7V: 39 / 46 / 65 / 90 | M7X: 26 / 34 / 45

Кривая управления
Для серии приведены примеры кривых управления (несколько графиков иллюстрируют типичные характеристики управления).

Применения

• Колесные погрузчики
• Бульдозеры
• Экскаватор-погрузчики
• Гусеничные погрузчики
• Самосвалы
• Гусеничные буровые установки / сваебойные машины
• Краны (гусеничные / вездеходные)
• Автомобильные краны
• Катки / уплотнители
• Асфальтоукладчики
• Погрузчики-подъемники (электрошаблоны)
• Телескопические погрузчики
• Опрыскиватели
• Комбайны
• Лесозаготовительная техника

Технические характеристики / спецификации

• Тип продукта: Аксиально-поршневые моторы (плита наклона)
• Серия / обозначение модели: Серии M7V / M7X
• Диапазоны рабочего объема (cm3): M7V группы qmax: 68-88.5, 90-112, 128-160, 170-215; M7X: 90, 112, 160
• Диапазоны минимального рабочего объема (cm3): M7V: 0-68, 0-90, 0-128, 0-170; M7X: не применимо
• Номинальное давление: 42 MPa
• Пиковое давление: 50 MPa
• Макс. скорость при qmax (min-1): M7V до 3,900 / 3,550 / 3,100 / 2,900 в зависимости от объема; M7X до 4,500 / 3,550 / 3,100
• Макс. скорость при q < 0.6 qmax (min-1): M7V до 6,150 / 5,600 / 4,900 / 4,600 в зависимости от объема; M7X не указано
• Примерный вес (kg): M7V: 39 / 46 / 65 / 90; M7X: 26 / 34 / 45
• Варианты управления: электрическое или по давлению
• Установка: размеры крепления, шлиц вала и размеры резьб соответствуют международным стандартам (ISO / SAE)
