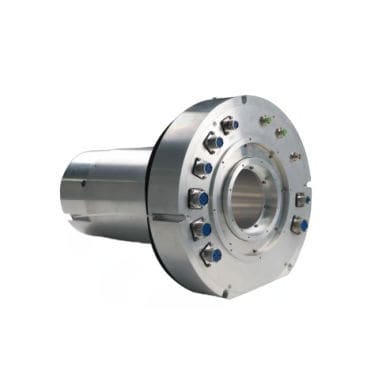

Вращающийся коллектор через Ethernet DHK105-54

HD-SDIHDMIпромышленный

Обзор
Этот интегрированный скользящий контакт служит точной электрической поворотной соединительной деталью для тяжёлых ротирующих систем. Блок объединяет 54 канала (питание, сигнал, промышленная сеть и видео) в одном корпусе, что устраняет перекручивание и обрыв кабелей при многократной ротации. Питание, сигнальные, сетевые и видеоканалы изолированы отдельно для снижения наводок и обеспечения стабильной передачи данных при непрерывном вращении.

Краткое описание
Модель: DHK105-54
Интегрированный проводящий скользящий контакт на 54 цепи разработан для крупногабаритного поворотного оборудования, требующего непрерывной 360° передачи питания, управляющих сигналов, промышленной сети и видеосигналов. Он объединяет несколько типов цепей в одном компактном поворотном соединении. При токе до 40 A на силовой канал и поддержке 0–380 V AC/DC, с контактами из драгоценных металлов и низким статическим моментом трения он подходит для тяжёлых поворотных платформ, строительной техники, морских систем и автоматизированных производственных линий.

Ключевые характеристики

• 54 канала в одном блоке – питание + сигнал + промышленная сеть + видео интегрированы
• Высокотоковая передача питания – до 40 A на силовой канал, 0–380 V AC/DC
• Сильная помехозащищённость – независимое расположение для сигналов/сети/видео, изоляция ≥40 dB
• Стабильный электрический контакт – контакты из драгоценных металлов, изменение динамического контактного сопротивления ≤10 mΩ
• Высокая диэлектрическая изоляция – испытание на 1000 V AC пройдено, без трекинга и пробоя
• Низовой момент вращения – макс. статический момент трения ≤10 N·m
• Прочная промышленная конструкция – корпус из алюминиевого сплава, масса ≤25 kg, степень защиты IP51
• Широкий температурный диапазон – -40°C до +55°C
• Удобный монтаж – точный монтажный датум, розеточный выход, проводящая уплотняющая прокладка

Типичные области применения

• Крупные поворотные платформы и поворотные приводы
• Строительная техника и тяжёлое оборудование
• Морские и палубные механизмы
• Автоматизированные производственные линии
• Радарные поворотные столы, поворотные части кранов и вращающиеся испытательные стенды

Сервис настройки
Количество цепей, номинал тока, тип сигнала, стиль разъёма, размер фланца и направление выхода могут быть настроены в соответствии с компоновкой оборудования. Поддержка OEM/ODM доступна для системных интеграторов и производителей машин.

Технические характеристики

• Модель: DHK105-54
• Каналы: 54 (питание + сигнал + промышленная сеть + видео)
• Номинал тока силовых цепей: до 40 A на цепь
• Поддерживаемое напряжение: 0–380 V AC/DC
• Материал контактов: контакты из драгоценных металлов
• Изменение динамического контактного сопротивления: ≤10 mΩ
• Изоляция (сигнал/сеть/видео): ≥40 dB
• Испытание диэлектрической изоляции: 1000 V AC пройдено
• Макс. статический момент трения: ≤10 N·m
• Корпус: алюминиевый сплав
• Вес: ≤25 kg
• Степень защиты: IP51
• Диапазон рабочих температур: -40°C до +55°C
• Особенности монтажа: точный монтажный датум, розеточный выход, проводящая уплотняющая прокладка
• Кастомизация: количество цепей, номинал тока, тип сигнала, стиль разъёма, размер фланца, направление выхода; поддержка OEM/ODM
