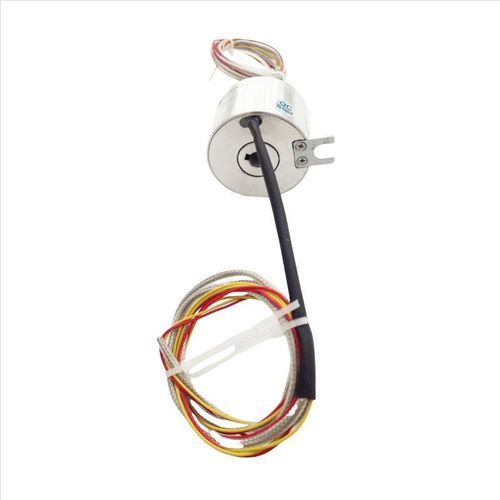

Электрический вращающийся коллектор DHK008-5

с проходящим валомс проходом в центредля использования в промышленности

Краткое описание

• Серия DHK: мини-скользящие кольца с проходным отверстием для передачи сигналов, малых/больших токов и напряжения через центральное отверстие
• Предназначены для пропуска труб, кабелей, жидкостей или вращающихся валов при сохранении электрической проводимости
• Многоточечные щетки из драгоценных металлов для низкого трения и стабильного контакта
• Диаметр проходного отверстия: 8 мм (модель DHK008-5)
• Кольца с золотым покрытием и щетки из сплава с золотым покрытием; поддержка смешанной передачи сигналов и питания
• Возможна полная кастомизация (число цепей, ток, напряжение, материал корпуса, длина проводов); стандартных запасов нет

Детали продукта

• Серия: DHK мини внутреннее отверстие (проходные скользящие кольца)
• Стандартный ID: 3–500 мм; OD: 10–800 мм (доступны нестандартные размеры)
• Модель DHK008-5: отверстие 8 мм для вращающихся электромеханических систем, требующих центрального прохода
• Типовая конфигурация: 8 колец; пример номинала на кольцо: 2 A (конфигурируемо)
• Стандартный корпус: алюминиевый сплав; опции: технические пластики или нержавеющая сталь
• Может интегрироваться с волоконно-оптическими, жидкостными или пневматическими вращающимися адаптерами для гибридных решений

Типичные области применения

• Намоточные машины и вращающиеся приводы
• Лазерные сканеры и системы визуализации
• Камеры для инспекции внутри труб и буровое оборудование
• Поворотные крепления для выставок и дисплеев
• Торговые автоматы и устройства выдачи продуктов
• CCD-инспекционные системы и машинное зрение
• Автоматические сборочные машины и индексирующие столы
• Вращающиеся LED-освещения, маркировочные и этикетировочные машины
• Лабораторное оборудование и биологические тестовые приборы
• Любое устройство, требующее 360° передачи питания или управляющих сигналов через центральное отверстие

Обозначение изделия

• DH = серия электрических скользящих колец
• K = сквозная (внутреннее отверстие) установка
• Числовое значение указывает диаметр проходного отверстия (напр.: 008 = 8 мм)
• Суффикс указывает общее количество цепей (напр.: -5); дополнительные идентификаторы могут означать длину кабеля, тип разъема или вариант установки
• Номинальный ток может быть указан для каждой цепи при использовании различных цепей

Технические параметры DHK008-5
Классы продукта:
Общий — Скорость: 0–200 об/мин — Ресурс: 20 млн оборотов
Промышленный — Скорость: 300–1000 об/мин — Ресурс: 60 млн оборотов

Технические параметры:

• Число колец: 8 (пример)
• Рабочая температура: -40°C до +65°C
• Варианты номинального тока: 2 A, 5 A, 10 A, 15 A, 20 A (по выбору)
• Рабочая влажность: ≤70%
• Номинальное напряжение: 0–240 VAC/VDC
• Степень защиты: IP54
• Сопротивление изоляции: ≥1000 MΩ @ 500 VDC
• Пробивное напряжение: 1500 VAC @ 50 Hz, 60 s
• Материал контактов: драгоценные металлы (покрытие золотом)
• Изменение динамического контактного сопротивления: ≤10 mΩ
• Материал корпуса: алюминиевый сплав (опции: технические пластики, нержавеющая сталь)
• Выводы: цветной тефлон; стандартная длина 500 mm ±20 mm
• Рабочая скорость: общий 0–600 об/мин; промышленный до 1000 об/мин
• Кастомизация: число цепей, токи, напряжения, материал корпуса и гибридная интеграция доступны

Технические характеристики

• Модель: DHK008-5
• Диаметр проходного отверстия: 8 мм
• Число колец: 8 (пример)
• Варианты номинального тока: 2–20 A на кольцо
• Номинальное напряжение: 0–240 VAC/VDC
• Сопротивление изоляции: ≥1000 MΩ @ 500 VDC
• Пробивное напряжение: 1500 VAC @ 50 Hz, 60 s
• Материал контактов: кольца с золотым покрытием и щетки из золотопокрытого сплава
• Динамическое изменение сопротивления: ≤10 mΩ
• Рабочая температура: -40°C до +65°C
• Рабочая влажность: ≤70%
• Степень защиты: IP54
• Корпус: алюминиевый сплав (опции по запросу)
• Длина выводов: 500 mm ±20 mm
• Опции настройки: цепи, токи, напряжения, материал корпуса, интеграция волокно/жидкость/пневматика
