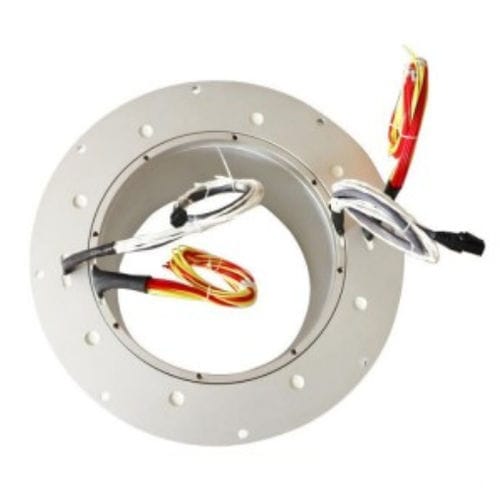

Вращающийся коллектор через Ethernet DHK242-60

100 Mbpsс проходящим валомдля нефтехимической промышленности

Краткое описание
Серия DHK242-60: сквозной скользящий контакт (скользящая муфта) с внутренним диаметром 242 мм для непрерывного вращения 360°. Монолитный корпус из алюминиевого сплава; настраиваемые параметры цепей и защиты.

Характеристики отверстия

• Внутренний диаметр отверстия: 242 мм
• Совместимые системы: вращающиеся электромеханические системы, требующие отверстие 242 мм

Параметры силовых колец

• Номинальный ток на цепь (пример): 20 A
• Типичное максимальное количество силовых цепей (пример): 48 цепей

Параметры сигнальных колец

• Номинальный ток на цепь (пример): 5 A
• Типичное максимальное количество сигнальных цепей (пример): 96 цепей

Основная функция
Обеспечивает непрерывное вращение 360° для передачи:

• Электрической мощности
• Управляющих и цифровых сигналов

Типичные области применения

• Автоматизированные промышленные системы управления
• Автоматизированные системы передачи энергии
• Роботы для заполнения и загрузки
• Автоматические станки и упаковочное оборудование
• Кабельные барабаны и промышленные поворотные столы
• Роботы и датчики вращения
• Дисплейное оборудование
• Медицинское и фармацевтическое оборудование
• ЧПУ станки и маркировочные машины

Обзор продукта / дополнительные замечания
DHK242-60 — сквозной скользящий контакт из серии DHK для больших внутренних отверстий, монолитный корпус из алюминиевого сплава. Типичные параметры: внутренний диаметр 242 мм, внешний диаметр ≈308 мм, распространённое количество цепей 60. Поддерживает сигнальные цепи (напр., 2 A) и различные силовые номиналы (напр., 10 A, 15 A, 20 A, 30 A). Примеры рабочих напряжений: 24 V–380 V; возможна кастомизация до 1000 V. Степень защиты настраиваемая (например, до IP65/IP68).

Обозначение изделия
Типичная расшифровка названия: DH (электрический скользящий контакт) K (сквозной) 242 (диаметр отверстия в мм) - 60 (общее число цепей). Дополнительные идентификаторы могут указывать длину кабеля, разъёмы или способ установки.

Технические характеристики

• Число цепей: 60 (пример)
• Варианты номинального тока: 2 A, 5 A, 10 A, 15 A, 20 A
• Номинальное напряжение: 0–240 VAC/VDC (примеры из технической таблицы)
• Сопротивление изоляции: ≥1000 MΩ @ 500 VDC
• Диэлектрическая прочность: 1500 VAC @ 50 Hz, 60 s, 2 mA
• Изменение динамического контактного сопротивления: ≤10 mΩ
• Материал контактов: драгоценные металлы
• Материал корпуса: алюминиевый сплав
• Выводы: цветной PTFE, длина 500 mm ±20 mm
• Скорость работы (общая): 0–600 об/мин (например: общая 0–200 об/мин; промышленная 300–1000 об/мин)
• Срок службы (примеры): общая ≈20 млн оборотов; промышленная ≈60 млн оборотов
• Рабочая температура: -40 °C до +65 °C
• Рабочая влажность: ≤70%
• Степень защиты (прим./по умолчанию): IP54 (настраивается до IP65/IP68)
