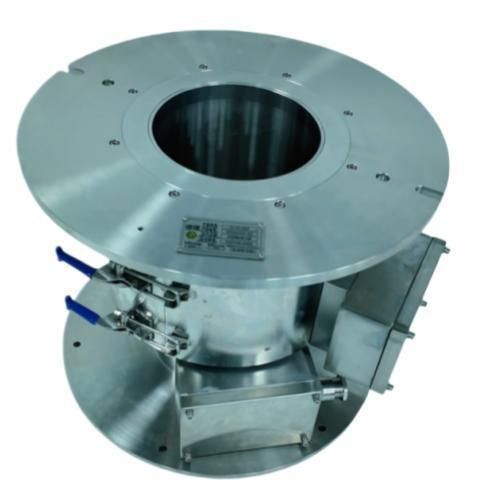

Вращающийся коллектор для нефтехимической промышленности HDC15-29

промышленныйдля тяжелых работиз нержавеющей стали 304

Краткое описание
Также называемый взрывозащищённым кольцом-коллектором, этот продукт представляет собой специальный проводящий компонент, разработанный для взрывоопасных сред высокого риска, содержащих газ, угольную пыль, легковоспламеняющиеся химические пары, горючую пыль и другие опасные среды. Его основная функция — стабильно и безопасно передавать электрическую мощность и управляющие сигналы от неподвижных частей к вращающимся при непрерывном вращении на 360°, полностью изолируя электрические искры, возникающие при трении, чтобы исключить риск взрыва.

Принцип работы

• Принцип передачи мощности: Раздельная конструкция со статором (неподвижным) и ротором (вращающимся). Щётки из благородных металлов контактируют с проводящими кольцами, поддерживая стабильное электрическое соединение при непрерывном вращении вперёд/назад на 360°, предотвращая скручивание кабеля, намотку, обрыв жил и повреждение изоляции.
• Ключевая логика взрывобезопасности: Микроскопические электрические дуги, возникающие при трении контактов, полностью заключены внутри высокопрочного герметичного взрывозащищённого корпуса. Соответствующие взрывозащищённые вводы кабеля блокируют попадание внешних газов и пыли, предотвращая воспламенение внешних взрывоопасных смесей внутренними дугами и препятствуя проникновению опасных сред в полость.

Основные проблемы при использовании обычных скользящих колец в опасных зонах шахт

• Чрезвычайно высокий риск взрыва: Открытые искры обычных колец могут воспламенить смеси газа/угольной пыли в шахте.
• Частые повреждения кабелей: Повторяющиеся возвратно-поступательные вращения приводят к усталости от кручения кабеля, разрыву жил и трещинам изоляции, что вызывает простои и потери производства.
• Склонность к отказам в коррозионных подземных условиях: Пыль, водяной пар и солевые брызги ускоряют коррозию и окисление контактов, вызывая нестабильную проводимость и перебои в питании.
• Нестабильная проводимость при длительной эксплуатации под высокой нагрузкой: Низкая износостойкость, большие колебания динамического сопротивления, нагрев и усиление дуг приводят к риску утечки тока и старению изоляции.

Ключевые технические преимущества модели HDC15-29

• Профессиональная взрывозащищённая конструкция, подходящая для опасных зон подземных угольных шахт, с полностью герметичной взрывозащищённой полостью и вводами кабеля взрывозащищённого типа.
• 360° неограниченное вращение за счёт раздельного статора/ротора, установленного в центре вращения барабана, для устранения повреждений кабеля от кручения.
• Корпус из нержавеющей стали 304 и защита от пыли/брызг IP56 для высокой устойчивости к коррозии и влажности.
• Контактная группа из благородного металла обеспечивает стабильную низкоомную проводимость; колебание динамического сопротивления ≤5 mΩ, выдерживаемое напряжение 2000 V AC 60 с, сопротивление изоляции ≥500 MΩ, пригодно для непрерывной работы при больших нагрузках.
• Широкий рабочий температурный диапазон –40°C до +85°C; компоненты прошли испытания на старение при высоких и низких температурах.
• Стандартная конструкция с раздельной проводкой для удобства установки и обслуживания; независимые кабельные отделения для статора и ротора, стандартный фланцевый монтаж и клеммы TB2510 с чёткой маркировкой цепей.
• Безасбестовая экологичная конструкция для соответствия требованиям экологического контроля шахт и увеличения срока службы оборудования.

Основные области применения

• Угольные и металлургические шахты: подземные барабаны кабелей, роторные лебёдки открытых карьеров, роторное горное оборудование, подъёмные механизмы шахт, подземные роторные устройства мониторинга (репрезентативная модель: HDC15-29).
• Нефтегазовая и химическая промышленность: морские платформы, взрывозащищённые перемешивающие реакторы, взрывозащищённые роторные транспортные установки, роторные инспекционные механизмы для трубопроводов нефти и газа.
• Отрасли с риском взрыва пыли: машины для очистки зерна, роторные цементные установки, взрывозащищённые упаковочные машины для порошков.
• Другие сценарии высокого риска: взрывозащищённые окрашивающие установки, высокотемпературные металлургические роторные машины, роторное оборудование в складских помещениях с горючими/взрывоопасными материалами.

Отличия взрывозащищённых скользящих колец от обычных

• Стандарты безопасности: Взрывозащищённые кольца требуют сертификации Ex; обычные — нет и они непригодны для опасных зон.
• Конструкция корпуса: Взрывозащищённые блоки используют высокопрочные нержавеющие огнеупорные полости; обычные — тонкие корпуса из углеродистой стали или пластика без плотной огнеупорной способности.
• Проводящие контакты: Взрывозащищённые кольца используют пары трения из благородных металлов с малым образованием искр; обычные — обычные сплавы, создающие постоянные искры.
• Степень защиты: Взрывозащищённые модели имеют минимум IP54, шахтные модели достигают IP56; обычные кольца часто имеют IP20–IP44.
• Применяемые среды: Взрывозащищённые кольца предназначены для работы в газовых, пылевых, коррозионных условиях и при больших перепадах температур; обычные — для чистых, не взрывоопасных цеховых условий.

Технические характеристики

• Модель: HDC15-29
• Категория / Основные показатели: Взрывозащищённое скользящее кольцо для шахтных применений
• Базовые характеристики: 20 цепей; номинальный ток 10 A на цепь; номинальное напряжение 380/440 V AC; допустимая скорость вращения 0–50 rpm
• Электробезопасность: Сопротивление изоляции ≥500 MΩ; пробивное напряжение 2000 V AC в течение 60 с; колебание динамического сопротивления ≤5 mΩ
• Защита и материалы: Степень защиты IP56; корпус из нержавеющей стали 304; проводящие контакты из благородных металлов
• Устойчивость к окружающей среде: Диапазон рабочей температуры –40°C до +85°C; влажность окружающей среды <70%
• Взрывозащитные аксессуары: 2 комплекта кабельных вводов M32×1.5; совместим с кабелями наружным диаметром ≤24 mm
• Дополнительные функции: Без асбеста; разделённая взрывозащищённая кабельная полость; стандартный фланцевый монтаж; взрывозащитная сертификация для шахт
• Ссылки для установки: Опорный диаметр монтажной фланцы 500 ±0.1 mm; монтажный наружный диаметр 550 mm; стандартизированные клеммы TB2510 с чёткой маркировкой цепей
