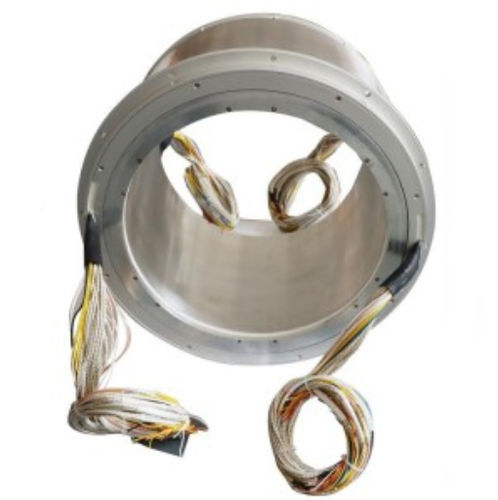

Вращающийся коллектор с полой осью DHK310

с проходом в центредля кабельного барабанапромышленный

Краткое описание

• Серия DHK310: токопроводящие скользящие кольца с полым валом и большим внутренним отверстием.
• Стандартная серия, цельные прецизионные скользящие кольца с проходным отверстием 310 мм (подходят для валов ≤ 310 мм; при меньших диаметрах поставляется втулочный адаптер).
• Изготавливается по заказу; поддерживает смешанную передачу питания и сигналов.
• Доступны кольца с золотым напылением и щетки из сплава; несколько вариантов тока и напряжения.

Детали продукта
Серия DHK310-78 со скользящими кольцами для полого вала разработана для вращающихся электромеханических систем с внутренним отверстием 310 мм. Обеспечивает непрерывную передачу питания и сигналов на 360° для автоматизированных промышленных систем управления, ротирующих систем передачи и интеллектуальных загрузочных роботов.

Типичная номинальная нагрузка силового кольца — 20 A на кольцо (макс. 48 колец), типичная номинальная нагрузка сигнального кольца — 5 A на кольцо (макс. 96 колец). В материалах корпуса используется алюминиевый сплав; некоторые варианты полого вала — из нержавеющей стали. Поддерживается конфигурация смешанных силовых и сигнальных цепей, а также настройка числа цепей, номиналов тока и опций разъемов по заказу.

Типичные области применения

• Автоматизированное оборудование
• Кабельные барабаны
• Роботы и датчики вращения
• Дисплейное и визуальное оборудование
• Упаковочные машины
• Промышленные поворотные столы
• Медицинское и фармацевтическое оборудование
• Маркировочные машины
• Разливочные машины
• CNC станки

Обозначение изделия
(1) Тип изделия: DH — электрическое скользящее кольцо.
(2) Метод установки: K — проходное отверстие.
(3) Диаметр проходного отверстия: 310 мм для данной серии.
(4) Общее число цепей: настраивается по заказу.
(5) Номинальный ток: указывается для каждой цепи; доступны различные варианты.
(6) Идентификатор: суффикс -XXX может обозначать длину кабеля, разъем или вариант крепления.

Класс изделия и ресурс

• Общий — скорость 0–200 об/мин — ресурс ~20 млн оборотов
• Промышленный — скорость 300–1000 об/мин — ресурс ~60 млн оборотов

Технические параметры
Электрические

• Число колец: настраивается
• Варианты номинального тока: 2 A, 5 A, 10 A, 15 A, 20 A
• Номинальное напряжение: 0–240 VAC/VDC
• Сопротивление изоляции: ≥1000 MΩ @ 500 VDC
• Диэлектрическая прочность: 1500 VAC @ 50 Hz, 60 s, 2 mA
• Динамическое изменение контактного сопротивления: ≤ 10 mΩ

Механические / эксплуатационные

• Рабочая скорость: 0–600 об/мин (промышленный класс до 1000 об/мин)
• Рабочая температура: -40 °C до +65 °C
• Рабочая влажность: ≤70%
• Уровень защиты: IP54
• Материал корпуса: алюминиевый сплав (некоторые варианты полого вала — нержавеющая сталь)
• Материал контактных поверхностей: драгоценные металлы; опция золочения
• Выводы: цветной тефлон; стандартная длина 500 mm + 20 mm

Примечания

• Типичная оценка силового кольца: 20 A на кольцо (макс. 48 колец).
• Типичная оценка сигнального кольца: 5 A на кольцо (макс. 96 колец).
• При диаметре отверстия меньше номинального может быть поставлен втулочный адаптер для подгонки меньших валов.
• Продукт настраивается: число цепей, номиналы тока/напряжения, разъемы и монтажные опции по запросу.

Технические характеристики

• Модель / серия: DHK310
• Проходное отверстие (внутренний диаметр): 310 мм (стандарт)
• Число колец: настраивается
• Варианты номинального тока: 2 A, 5 A, 10 A, 15 A, 20 A
• Номинальное напряжение: 0–240 VAC/VDC
• Типичная оценка силового кольца: 20 A/кольцо (макс. 48)
• Типичная оценка сигнального кольца: 5 A/кольцо (макс. 96)
• Сопротивление изоляции: ≥1000 MΩ @ 500 VDC
• Диэлектрическая прочность: 1500 VAC @ 50 Hz, 60 s, 2 mA
• Динамическое изменение контактного сопротивления: ≤ 10 mΩ
• Рабочая скорость: 0–600 об/мин (промышленный класс до 1000 об/мин)
• Рабочая температура: -40 °C до +65 °C
• Рабочая влажность: ≤70%
• Уровень защиты: IP54
• Материал корпуса: алюминиевый сплав (некоторые варианты нержавеющая сталь)
• Материал контактов: драгоценные металлы; золочение по запросу
• Выводы: тефлон цветной; стандартная длина 500 mm + 20 mm
• Настраиваемые опции: втулочный адаптер, число цепей, разъемы, длина кабеля и варианты крепления
