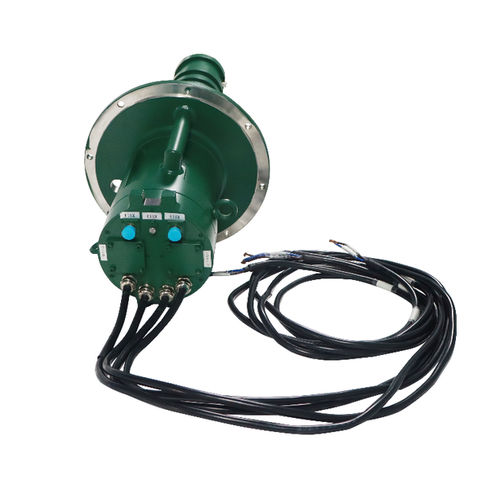

Гидравлический вращающийся коллектор DHS165-6-1F-2S-2Y

оптоволокнагибридныйпромышленный

Краткое описание
Гибридный скользящий контакт DHS165-6-1F-2S-2Y обеспечивает комбинированную передачу электрической мощности/сигналов, оптоволокна и среды (газ/жидкость). Блок объединяет 6 электрических каналов, 1 оптоволоконный канал, 2 сигнальных канала и 2 жидкостных канала, используя пневматические/гидравлические и оптические пути для подачи различных сред к вращающемуся интерфейсу. Разработан для промышленных ротирующих систем, требующих одновременной передачи электричества, оптических данных и сред.

Чертеж изделия
Чертежи и изображения изделия иллюстрируют размеры и конфигурацию гибридного скользящего контакта DHS165-6-1F-2S-2Y. См. чертежи на странице продукта для информации по монтажным интерфейсам и допускам размеров.

Наши преимущества

• Модульная конструкция с возможностью полной кастомизации под требования конкретного применения.
• Различные серии Ingiant для широкого спектра промышленных применений; поддержка индивидуальных решений и интеграции в существующие системы.
• Технические характеристики производителя: длительный срок службы (более 20 лет / >800 млн оборотов), использование качественных компонентов, настраиваемые электрические и жидкостные интерфейсы.

Технические параметры (из таблицы продукта)
Модель: DHS165-6-1F-2S-2Y
Число цепей: 6 электрических цепей
Рабочая температура: -40℃ ~ +65℃
Номинальный ток: настраиваемый / кастомизируемый
Рабочая влажность: ≤70%
Номинальное напряжение: 0 ~ 240 VAC/VDC
Степень защиты: IP54
Сопротивление изоляции: ≥1000 MΩ @ 500 VDC
Материал корпуса: алюминиевый сплав
Изоляционная прочность: 1500 VAC @ 50 Hz, 60 s, 2 mA
Материал электрических контактов: драгоценный металл
Динамическая вариация сопротивления: < 10 MΩ
Технические характеристики проводов: цветная тефлоновая изоляция и луженый многожильный гибкий провод
Скорость вращения: 0 ~ 600 rpm
Длина проводов: 500 mm + 20 mm

Характеристики / технические спецификации

• Модель: DHS165-6-1F-2S-2Y
• 6 электрических каналов
• 1 оптоволоконный канал
• 2 сигнальных канала
• 2 жидкостных канала (поддерживается пневматическая/гидравлическая передача)
• Диапазон рабочих температур: -40℃ до +65℃
• Номинальное напряжение: 0–240 VAC/VDC
• Номинальный ток: настраиваемый / кастомизируемый
• Класс защиты: IP54
• Сопротивление изоляции: ≥1000 MΩ @ 500 VDC
• Изоляционная прочность: 1500 VAC @ 50 Hz в течение 60 с (2 mA)
• Электрические контакты: драгоценный металл
• Динамическая вариация сопротивления: < 10 MΩ
• Провода: цветная тефлоновая изоляция, луженые многожильные, длина 500 mm + 20 mm
• Корпус: алюминиевый сплав
• Максимальная скорость вращения: до 600 rpm
