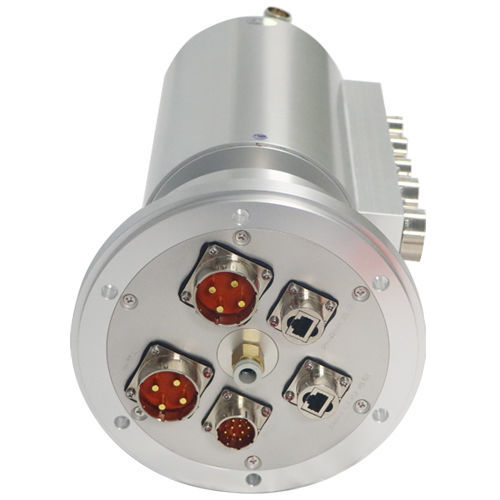

Электрический вращающийся коллектор DHS150-34-1Q

гибридныйгаздля робототехники

Краткое описание
Газо-электрическое скользящее кольцо. Индивидуальное газо-электрическое гибридное скользящее кольцо для одновременной передачи газовых сред и электричества (питание, сигналы).

Обзор продукта
DHS150-34-1Q газо-электрическое скользящее кольцо с наружным диаметром 150 мм. Общее количество электрических каналов: 34 (10 кольцевых контактов связи + 24 силовых кольца). Пример максимального тока: 45 A; номинальный ток и напряжение настраиваемы. Все электрические интерфейсы применяют авиационные разъемы. В конструкции предусмотрено внешнее газовое скользящее кольцо с проходным отверстием ∅8 и наружным диаметром воздушной трубы ∅10; максимальное рабочее давление 0.8 MPa. На одном конце установлен инкрементный энкодер для определения углового перемещения и скорости вращения; энкодер съёмный для обслуживания и замены.

Особенности

• 360° непрерывного вращения с одновременной передачей газа, питания и сигналов.
• Поддерживает 1/2/3/4/5/6/8/10/12/16/24 газовых каналов; стандартные газовые интерфейсы G1/8" и G3/8"; размер трубки настраиваемый.
• Поддерживает 1–128 электрических каналов (питание или сигнал); материал контактов — драгоценный металл с твёрдым золотым покрытием для малого момента трения и стабильной передачи.
• Передача сжатого воздуха, вакуума, гидравлического масла, воды, горячей воды, охлаждающей жидкости, пара и других сред; версии для высоких скоростей и высокого давления по запросу.
• Опция энкодера для обратной связи по скорости и положению; съёмный для обслуживания.

Типичные применения

• Автоматизация: роботы, автоматические производственные линии, металлообрабатывающие станки.
• Медицинская техника: прецизионные приборы и электрохирургическое оборудование.
• Шельф и морская техника: земснаряды, крупные краны.
• Космическая и авиационная техника: солнечные трекеры, стенды для испытаний двигателей и сопутствующее оборудование.

Наши преимущества

• Более 20 лет опыта в отрасли, предоставление услуг OEM/ODM, наличие нескольких технических патентов.
• Собственная лабораторная проверка, высокая точность вращения, низкий электрический шум и длительный срок службы; электрические контакты с покрытием из драгоценных металлов.
• 12-месячная гарантия с даты продажи (кроме повреждений по вине пользователя) с бесплатным ремонтом или заменой при выявлении дефектов качества; регулярная техническая поддержка и обучение.

Стандартный чертеж
Чертеж контура и размеров доступен в документации на изделие.

Технические характеристики

• Модель: DHS150-34-1Q
• Наружный диаметр: 150 mm
• Количество цепей: 34
• Электрические каналы: 10 коммуникационных колец + 24 силовых кольца
• Максимальный ток (пример): 45 A (номинальный ток настраиваем)
• Номинальное напряжение: 0~240 VAC/VDC
• Рабочая температура: -40°C до +65°C
• Рабочая влажность: ≤70%
• Степень защиты: IP65
• Сопротивление изоляции: ≥1000 MΩ @ 500 VDC
• Пробивное напряжение: 1500 VAC @ 50 Hz, 60 s, 2 mA
• Материал контактов: драгоценный металл
• Изменение динамического сопротивления контакта: ≤10 mΩ
• Выводы: цветная тефлоновая изоляция, луженые гибкие многожильные провода
• Длина выводов: 500 mm + 20 mm
• Скорость вращения: 0 ~ 600 rpm
• Внешнее газовое кольцо: проходное отверстие ∅8; наружный диаметр воздушной трубы ∅10; макс. давление 0.8 MPa
• Энкодер: инкрементный энкодер на одном конце для определения положения и скорости; съёмный для замены
