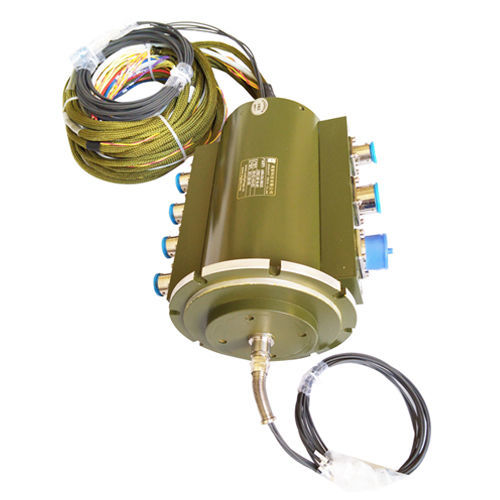

Joint rotatif pour fibre optique для использования на морских судах DHS110F-38-4F

для ветрогенератораподводныйдля БЛА

Краткое описание
DHS110F-38-4F — гибридный фотоэлектрический скользящий контакт, объединяющий 4-канальный оптический вращающийся соединитель и электрический скользящий контакт на 38 цепей в корпусе из нержавеющей стали диаметром 110 мм. Разработан для бесконтактной передачи в жестких условиях, поддерживает одномодовые и многомодовые волокна и устойчив к влажности, температурным нагрузкам и магнитным помехам.

Особенности

• Высокая емкость и высокая скорость передачи оптических и электрических данных
• Поддержка длинных оптических линий на одномодовых и многомодовых волокнах
• Оптические каналы устраняют электромагнитные помехи
• Компактный диаметр 110 мм, низкий вес
• Пыле- и влагозащищенная конструкция для суровых условий эксплуатации
• Бесконтактная оптическая передача для увеличенного срока службы
• Корпус из нержавеющей стали с антикоррозийной обработкой для дополнительной защиты

Типичные применения
Вращающиеся антенны, радиолокационные системы, БПЛА, приборы космической техники, ветряные турбины, дистанционно управляемые аппараты (ROV), подводные коммуникационные системы и другие вращающиеся платформы, требующие питания и высокоскоростной передачи данных.

Наше преимущество

• Продукт: гибридная оптико-электрическая конструкция с эффективным соотношением цена/качество, защита по IP, доступны взрывозащищенные варианты, интеграция ВЧ-каналов и Ethernet, поддержка передачи HD-видео и непрерывного поворота на 360°, возможна кастомизация.
• Производитель: опытный изготовитель прецизионных проводящих скользящих контактов, владеющий несколькими патентами и имеющий специализированную команду НИОКР и производства для надежных индивидуальных решений.

Технические характеристики

• Модель: DHS110F-38-4F
• Количество цепей: 38
• Оптические каналы: 4 (интегрированный 4-канальный оптический вращающийся соединитель)
• Внешний диаметр: 110 мм
• Материал корпуса: нержавеющая сталь (антикоррозийная)
• Рабочая температура: -40°C ~ +65°C
• Номинальный ток: на заказ
• Рабочая влажность: ≤70%
• Номинальное напряжение: 0 ~ 240 VAC/VDC
• Степень защиты: IP65 (см. таблицу); в описании продукта также упоминается IP68 как альтернатива
• Сопротивление изоляции: ≥1000 MΩ @ 500 VDC
• Диэлектрическая прочность: 1500 VAC @ 50 Hz, 60 s, 2 mA
• Материал электрических контактов: драгоценные металлы
• Изменение динамического сопротивления: ≤10 MΩ
• Технические характеристики проводов: цветная тефлоновая изоляция и луженая многожильная гибкая жила
• Скорость вращения: 0 ~ 600 об/мин
• Длина выводов: 500 мм + 20 мм
