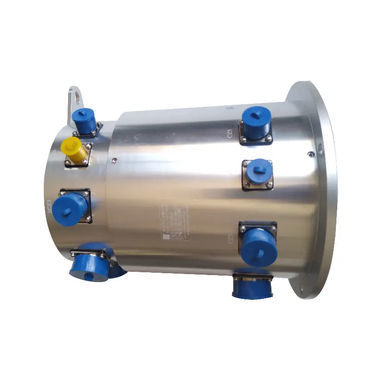

Вращающийся коллектор оптоволокна DHS200-47

через EthernetUSBгибридный

Краткое описание
Серия скользящих колец с авиационными разъёмами DHS200-47

Обзор
DHS200-47 — скользящее кольцо с авиационными разъёмами на роторе и статоре, что упрощает загрузку, выгрузку, замену и установку, исключает необходимость пайки проводов и повышает стабильность и надёжность системы.

Основные характеристики

• Авиационные разъёмы на роторе и статоре для быстрого подключения
• Простота обслуживания и замены
• IP51, IP54 (стандарт), IP65, IP68 опционально
• Использование многоточечного контакта с кластерными щётками из драгоценных металлов для надёжного контакта и чрезвычайно низкого трения
• Подходит для требовательных применений по передаче вращающихся сигналов и питания

Типичные области применения
Промышленные обрабатывающие центры; поворотные столы; башни тяжёлого оборудования; кабельные барабаны; упаковочное оборудование; магнитные муфты; системы управления технологическими процессами; поворотные датчики/энкодеры; аварийное освещение; робототехнические сочленения; выставочные/демонстрационные вращающиеся платформы; медицинское вращающееся оборудование; вращающиеся двери.

Наше преимущество

• Преимущества компании: Ingiant занимает более 8000 м² площадей НИОКР и производства с профессиональной командой проектирования и производства (150+ сотрудников); полный парк механической обработки, включая центры ЧПУ; строгие стандарты контроля и испытаний, соответствующие национальному военному стандарту GJB и системе менеджмента качества; наличие множества технических патентов (полезные модели и изобретения)
• Преимущества продукта: Возможность смешанной передачи различных сигналов (Ethernet, оптоволокно, ВЧ, газ и электричество, USB и др.); контактные материалы с золотым покрытием для снижения трения и увеличения срока службы; импортные уплотнительные материалы для высокой проводимости, помехозащищённости и отсутствия протечек; варианты корпуса: нержавеющая сталь или алюминиевый сплав для стойкости к коррозии и солевому туману
• Кастомизация: Поставки возможны от единичных изделий; специальные формы и типы — по запросу; инкапсулированные миниатюрные скользящие кольца применяются во множестве глобальных проектов

Стандартный чертёж изделия
Доступен стандартный контурный чертёж и изображения изделия для справки по конфигурации и монтажу.

Технические характеристики

• Модель: DHS200-47
• Количество цепей: 47
• Рабочая температура: -40°C ~ +65°C
• Номинальный ток: настраиваемый
• Рабочая влажность: ≤70%
• Номинальное напряжение: 0 ~ 240 VAC/VDC
• Уровень защиты: IP54 (опции IP51, IP65, IP68)
• Сопротивление изоляции: ≥1000 MΩ @ 500 VDC
• Материал корпуса: алюминиевый сплав
• Диэлектрическая прочность: 1500 VAC @ 50Hz, 60s, 2mA
• Материал электрических контактов: драгоценный металл
• Динамическое изменение сопротивления: ≤10 MΩ
• Спецификация проводов: цветной тефлон-изолированный, лужёный многожильный гибкий провод
• Скорость вращения: 0 ~ 600 rpm
• Длина проводов: 500 mm + 20 mm
