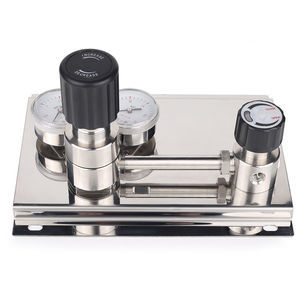

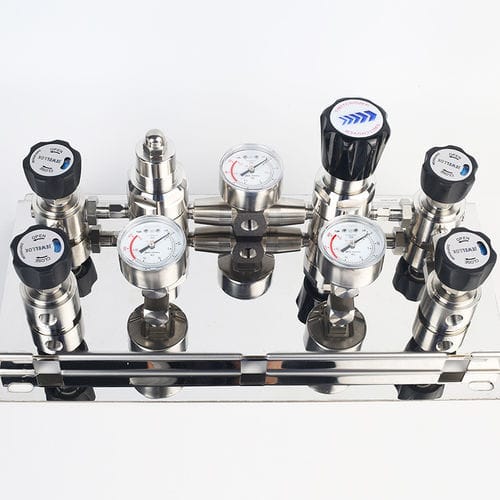

Многоканальный коллектор JW-300

из нержавеющей стали 316Lдля газаинвертор расхода

Краткое описание
Система полуавтоматического переключения газа. Панель ручного переключения. Одноступенчатая автоматическая распределительная плата.

Основные моменты
панель управления газом, панель управления давлением

Технические характеристики (таблица)
Макс. Давление на входе: 2200, 3000 фунтов на кв. дюйм
Диапазон выходного давления: 0~25, 0~50, 0~100, 0~150, 0~250 фунтов на кв. дюйм
Рабочая температура: -40° F ~+165° F (-40°C ~ +74°C)
Cv: 0.14 (в одном месте страницы указано 0.14, в другом — 0.08)
Седло клапана: PU, PTFE, PCTFE
Материал корпуса: 316L
Мембраны: 316L
Размер манометра: 2"
Порт: SHENZHEN

Описание
Системы переключения газа предназначены для обеспечения непрерывной подачи газа при замене источников (баллонов) и применяются в лабораториях, производстве и медицинских учреждениях. Представлены три варианта: полуавтоматическая система переключения (автоматическое переключение на резерв при исчерпании основного источника с ручным вмешательством для сброса/переключения обратно), панель ручного переключения (оператор вручную переключает источники) и одноступенчатая автоматическая распределительная плата (полностью автоматическая, снижает давление за один шаг; простая и доступная в обслуживании). При выборе системы следует учитывать тип газа, расход, требуемое давление и функции безопасности, такие как сигнализация низкого давления.

Информация о продукте

• Место происхождения: Гуандун, Китай (материк)
• Название бренда: Jewellok
• Сертификация: CE
• Номер модели: JW-300
• Минимальное количество заказа: 1–9 комплектов
• Цена: договорная
• Подробности упаковки: экспортная упаковка
• Возможность поставки: 5000 комплектов / комплектов в неделю

Особенности конструкции

• Регулятор давления для специального газа
• Оборудован предохранительным клапаном давления
• Регулятор давления и трубопровод проходят испытание под давлением и проверку на герметичность
• 2-дюймовый манометр из нержавеющей стали с четкими показаниями
• Ручка мембранных клапанов с логотипом вкл/выкл

Список материалов

• Материал корпуса: нержавеющая сталь 316L
• Седло клапана: PU, PTFE, PCTFE
• Мембранный клапан: нержавеющая сталь 316L
• Входное соединение: 1/4" NPT (внутр. резьба)
• Выходное соединение: 1/4" NPT (внутр. резьба)

Характеристики / спецификации технические

• Серия: JW-300
• Максимальное входное давление: 3000 / 2200 psi (20.7 МПа указано для 3000 psi)
• Выходное давление: варианты 25, 50, 100, 150, 250 psi
• Рабочая температура: -40℃ ~ +74℃ (-40℉ ~ +165℉)
• Скорость утечки: 2 x 10-8 атм.см3/сек He
• Cv: на странице встречаются значения 0.14 и 0.08
• Материалы: корпус 316L, мембраны 316L, седла PU/PTFE/PCTFE
• Манометр: 2" нержавеющий
• Вход/выход: 1/4" NPT (стандартные варианты), доступны и другие варианты подключений по спецификации заказа
