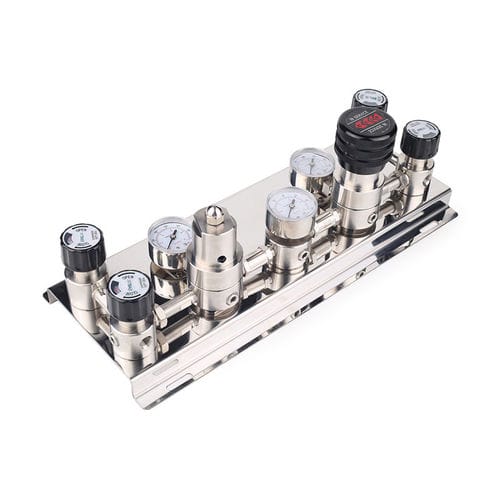

Многоканальный коллектор JW-200

из нержавеющей стали 316для газадля медицинского прибора

Обзор Автоматический газовый переключающий коллектор JW-200 обеспечивает непрерывную подачу газа, автоматически переключаясь между блоками баллонов или источниками при исчерпании основной подачи. Предназначен для лабораторий, промышленных процессов и медицинских/аналитических приложений, требующих высокочистых газов. Система включает корпус коллектора, регуляторы давления, клапаны, датчики и опциональные модули продувки/сигнализации или дисплея.

Детали продукта

• Место происхождения: Гуандун, Китай (материк)
• Бренд: Jewellok
• Сертификация: CE; ISO9001:2008
• Модель: JW-200
• Минимальный заказ: 1-9 штук
• Цена: по согласованию

Ключевые особенности

• Серия JW-200 из нержавеющей стали (316L) для переключения при высоком давлении, подходит для газов высокой чистоты (O2, N2, Ar, He, H2, CO2 и т.д.).
• Максимальное входное давление до 20.7 MPa (3000 psi).
• Автоматическое переключение обеспечивает непрерывную подачу при переходе от пустых к полным баллонам.
• Встроенная функция продувки для диафрагменного клапана и настраиваемые пути продувки.
• Обычно поставляется с тремя регуляторами серии Jewellok; возможна установка других регуляторов.
• Конфигурируемые подключения баллонов (например, 1*1, 2*2, 3*, 4*4) для соответствия требованиям монтажа.
• Антикоррозионная конструкция и сборка в чистом цехе для лабораторных и аналитических применений.

Технические характеристики (кратко) Максимальное входное давление: 3000 psig
Диапазоны выходного давления: 0~25, 0~50, 0~100, 0~250 psig (доступны разные диапазоны)
Рабочая температура: -40 ~ +74 °C (-40°F до 165°F)
Применяемые газы: Газы высокой чистоты, стандартные газы, коррозионные газы и т.д. (в зависимости от конфигурации)
Сертификат: ISO9001:2008; CE
Материал корпуса: SS316, никелированный латунь (в зависимости от серии)
Гарантия: 1 год
Единицы продажи: Поштучно
Размер единичной упаковки: 36 x 15 x 26 см
Брутто вес: 7,87 кг
Тип упаковки: PP коробка + экспортная картонная коробка

Описание продукта Серия JW-200 — нержавеющий високопроизводительный коллектор переключения специального газа, предназначен для высокочистых O2, N2, Ar, He, H2, CO2. Подходит для высоконапорных баллонов с двух сторон; автоматическое переключение и функция продувки обеспечивают надежную непрерывную подачу. Максимальное входное давление 20.7 MPa (3000 psi). Коррозионностойкая конструкция, чистая сборка и испытания, подходит для лабораторного и аналитического применения.

Технические параметры Максимальное входное давление: 500, 3000 psig (зависит от модели)
Диапазоны выходного давления: 0~25, 0~50, 0~100, 0~250, 0~500 psig (вариируется по модели)
Испытательное давление на безопасность: 1,5 × максимальное входное давление
Температура работы: -40°C до 74°C / -40°F до 165°F
Утечка в атмосферу: 2 x 10^-8 atm cc/sec He
Значение Cv: 0.14

Материалы деталей Корпус: 316L
Крышка: 316L
Диафрагма: 316L
Стрейнер: 316L (10 мм)
Седло: PCTFE, PTFE, Vespel (опции)
Пружина: 316L
Ядро плунжерного клапана: 316L

Матрица применения / серия Серия: JW-200 — примеры входных/выходных соединений: 6 mm barb / 1/4" O.D. / 8 mm barb / 3/8" O.D.; выходы: 1/4" сварной, 3/8" сварной, 5/16" сварной, 1/4" O.D.; типичные входные давления H:1000 psi, M:500 psi, L:300 psi; выходные установки выбираются (25, 50, 100, 150, 250 psi) в зависимости от конфигурации. Подходящие газы: O2, H2, C2H2, CH4, Ar, He, N2, Воздух (в зависимости от порта/серии).

Примечания Поддерживается изготовление по индивидуальному заказу для специализированных систем подачи газа. При установке учитывать тип газа, расход и требования к давлению. Рекомендуется регулярное техобслуживание: проверка герметичности, калибровка датчиков и периодическая проверка клапанов.
