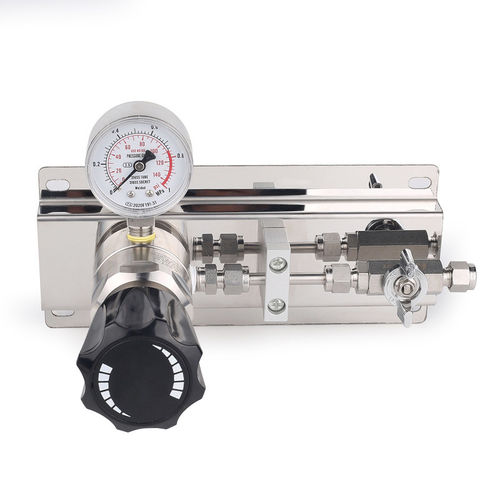

Установка газового контроля для газа сверхвысокой чистоты JW-400

Детали продукта

• Место происхождения: Гуандун, Китай (материк)
• Название бренда: Jewellok
• Сертификация: CE
• Номер модели: JW-400
• Минимальное количество заказа: 1 – 9 штук
• Цена: по договоренности
• Упаковка: каждая единица в ПП-пакете, затем в небольшой коробке, снаружи — картон.
• Производственная мощность: 5000 штук в неделю
• Особенности: панель управления газом, панель регулирования давления

Описание
Панель регулятора с полуавтоматическим переключением для баллонов с газом высокой чистоты JW-400 обеспечивает непрерывную подачу газа, переключаясь между баллонами при снижении давления ниже заданного порога. Предназначена для промышленных и лабораторных применений, где требуется постоянная подача газа с минимальным уровнем загрязнений.

Панель включает входные клапаны, высокоточные регуляторы, манометры и полуавтоматический механизм переключения, который обнаруживает опустошение баллона и переводит поток на резервный баллон с минимальными перебоями. Операторы могут заменять пустые баллоны без остановки нижележащей системы; после замены может потребоваться ручной сброс.

Разработана для использования с азотом, гелием, аргоном и другими газами высокой чистоты; минимизация загрязнения достигается за счет узлов из нержавеющей стали 316L и соответствующих седел и уплотнений. Типичные опции: манометры, предохранительные клапаны, опциональные сигналы или индикаторы состояния баллона.

Технические характеристики (кратко)
Материал: 316L SS
Максимальное входное давление (общ.): 3000, 2200, 500 PSI
Альтернативное максимальное входное давление (табл.): 500, 3000 psig
Диапазоны выходного давления: 0-25, 0-50, 0-100, 0-250, 0-500 PSI
Рабочая температура: -23 ~ +74 °C (также указано -40°F до 165°F / -40°C до 74°C)
Применяемые газы: чистые газы, стандартные газы, коррозионные газы и др.
Материал колпака (bonnet): SS316L
Материалы седла: PCTFE, PTFE, Vespel
Пружина: SS316L
О-кольцо: Viton
Фильтр: 316L (10 mm или варианты µm)

Технические параметры (по таблицам)
Максимальное входное давление: 500, 3000 psig
Диапазоны выходного давления: 0~25, 0~50, 0~100, 0~250, 0~500 psig
Давление испытания на прочность: 1,5 раза максимального входного давления
Рабочая температура: -40°F до 165°F / -40°C до 74°C
Утечка в атмосферу: 2*10-8 atm cc/sec He
Значение Cv: 0.14

Материалы деталей (подробно)
Корпус: 316L
Колпак: 316L
Диафрагма: 316L
Фильтр: 316L (10 mm)
Седло: PCTFE, PTFE, Vespel
Пружина: 316L
Ядро плунжерного клапана: 316L

Применение / Сведения о серии (выдержки из таблицы продукта)
Серия: JW-400 — подходит для вторичных магистралей и управления расходом газа; конфигурации входного давления доступны в вариантах H/M/L (например: H:1000 PSI / M:500 PSI / L:300 PSI). Варианты соединений вход/выход: различные штуцеры, сварные соединения и размеры O.D. (например: 6 mm barb, 1/4" сварка, 1/4" O.D., 3/8" O.D., 8 mm, 10 mm, 1/2" O.D.). Типичные газы: N2, H2, C2H2, CH4, AR, HE, воздух. Рекомендуется регулярное обслуживание и проверка на утечки для обеспечения чистоты и надежности.
