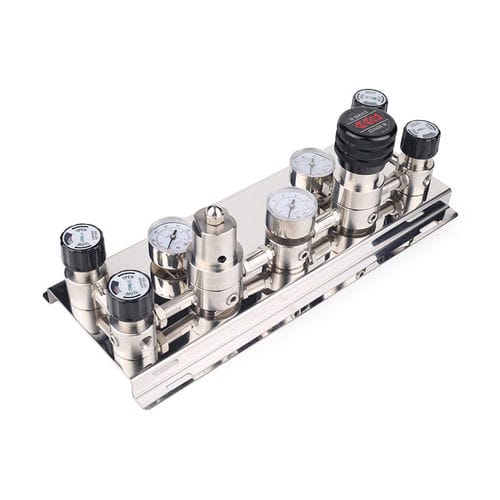

Многоканальный коллектор JW-200

из нержавеющей стали 316Lдля газас несколькими соединениями

Детали продукта
Место происхождения: Гуандун, Китай (материковый); Бренд: Jewellok; Сертификация: CE; Модель: JW-200; Минимальный заказ: 1-9 шт.; Цена: по договоренности

Краткое описание
Коллекторы переключения специальных газов из нержавеющей стали высокого давления обеспечивают непрерывную подачу газов высокой чистоты (O2, N2, Ar, He, H2, CO2) путем подключения нескольких баллонов и автоматического переключения на полный источник при опустошении одного из них. Предназначены для беспрерывного и чувствительного к загрязнениям промышленного и лабораторного использования.

Описание продукта (серия JW-200)
Серия JW-200 — это высоконапорный переключающий коллектор из нержавеющей стали для банок баллонов с разгрузкой давления с обеих сторон. Обеспечивает автоматическое переключение для непрерывной подачи и включает функцию продувки для мембранного клапана. Максимальное входное давление до 20,7 MPa (3000 psi). Собран и протестирован в чистом цехе, подходит для применения с газами высокой чистоты, таких как газовый анализ и полупроводниковые процессы.

Ключевые особенности

• Функция продувки для мембранного клапана
• Поставляется с тремя регуляторами серии Jewellok (совместимы с другими регуляторами)
• Конфигурации непрерывной подачи: 1×1, 2×2, 3×3, 4×4 (настраиваемые)
• Автоматическое обнаружение переключения и переключение для поддержания непрерывного потока

Технические параметры (сводка)

• Максимальное входное давление: 500, 3000 psig (20,7 MPa)
• Варианты выходного давления: 0~25, 0~50, 0~100, 0~250, 0~500 psig
• Испытательное давление безопасности: 1,5 × максимальное входное давление
• Рабочая температура: -40°C до 74°C (-40°F до 165°F)
• Утечка относительно атмосферы: 2×10-8 atm cc/sec He
• Значение Cv: 0,14

Материалы и конструкция

• Материал: 316L нержавеющая сталь
• Корпус, крышка, диафрагма, пружина, сердечник клапана: 316L
• Фильтр: 316L (10 мм)
• Седла: PCTFE, PTFE, Vespel

Упаковка и гарантия
Единицы продажи: отдельный предмет; Размер упаковки: 36 x 15 x 26 см; Брутто-вес: 7,87 кг; Тип упаковки: PP-коробка + экспортная коробка; Гарантия: 1 год

Применение и использование
Подходит для газов высокой чистоты и специальных газов, включая O2, N2, Ar, He, H2, CO2. Типичные области применения: лабораторное снабжение газом, производство полупроводников, медицинские газовые системы, сварочно-промышленное газоснабжение, анализ газов и системы возобновляемой энергии/водородные приложения.

Технические характеристики / Данные

• Модель: JW-200
• Материал: 316L SS
• Максимальное входное давление: 500, 3000 psig (20,7 MPa)
• Варианты выходного давления: 0~25, 0~50, 0~100, 0~250, 0~500 psig
• Рабочая температура: -40°C до 74°C (-40°F до 165°F)
• Применяемые газы: газы высокой чистоты, стандартные газы, коррозионные газы
• Сертификаты: ISO9001:2008, CE
• Материал корпуса: SS316 и никелированный латунь (в зависимости от порта/конфигурации)
• Утечка (относительно атмосферы): 2×10-8 atm cc/sec He
• Значение Cv: 0,14
• Фильтр: 316L (10 мм)
• Седла: PCTFE, PTFE, Vespel
• Соединения: различные варианты входа/выхода (штуцеры 6/8/10 мм, 1/4", 3/8", 1/2" сварные или O.D. трубные соединения)
