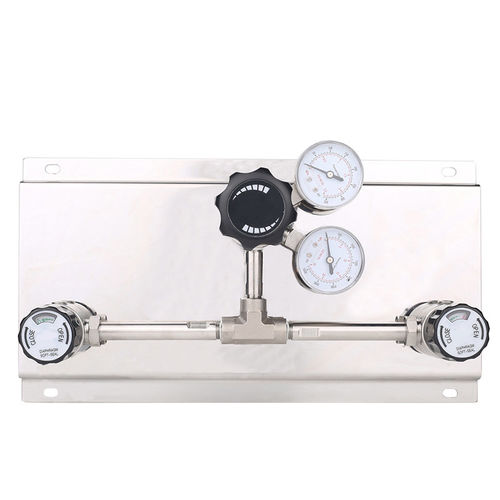

Установка газового контроля для газа сверхвысокой чистоты JW100

автоматическая

Product Details

• Место происхождения: Гуандун, Китай (материк)
• Бренд: Jewellok
• Сертификация: CE
• Модель / серия: JW100
• Минимальный заказ: ≥1 комплект
• Производственная способность: 5000 комплектов/неделя
• Упаковка: экспортная упаковка

Highlights

• Панель управления специальными газами высокого давления и большого расхода
• Диафрагменные клапаны для низкого внутреннего объема и герметичной изоляции
• Полуавтоматический коллектор переключения с функцией продувки

Key Specifications (table)

• Макс. входное давление: 2200 psi или 3000 psi (20,7 MPa)
• Диапазоны выходного давления: 0–25, 0–50, 0–100, 0–150, 0–250 psig
• Рабочая температура: -40°C до +74°C (-40°F до +165°F)
• Уровень утечки: 2 x 10-8 atm·cc/sec He
• Cv (указан): 0.14 (таблица) / 0.08 (спецификация)
• Материалы седла клапана: PU, PTFE, PCTFE
• Корпус / диафрагма: нержавеющая сталь 316L
• Манометр: 2" нержавеющая сталь

Description
Серия JW100 — полуавтоматическое устройство переключения с диафрагменными клапанами, разработанное для непрерывной и безопасной подачи специального газа высокого давления в промышленных и лабораторных условиях. Диафрагменный клапан изолирует газовый тракт, минимизируя утечки и загрязнение, обеспечивает низкий внутренний объем, что важно для высокочистых применений. Панель интегрирует регуляторы давления, манометры и логику переключения для поддержания стабильного выходного давления при входных до 3000 psi.

Additional Notes
Подходит для парных баллонов высокого давления с автоматическим переключением и функцией продувки. Конструкция устойчива к коррозии; сборка и испытания на герметичность проводятся в чистых условиях. Типичные применения: лаборатории, газоанализ, обеспечение газами высокой чистоты.

Product Specifications (listed)

• Макс. входное давление: 3000 psi или 2200 psi
• Макс. выходное давление: опции 25, 50, 100, 150, 250 psi
• Рабочая температура: -40°C до +74°C
• Уровень утечки: 2 x 10-8 atm·cc/sec He
• Cv: 0.08–0.14 в зависимости от конфигурации

Design Features

• Регуляторы и трубопровод проходят испытания на давление и герметичность
• Оснащено предохранительным клапаном для защиты от избыточного давления
• 2" нержавеющие манометры для четкого считывания
• Ручки диафрагменных клапанов маркированы ON/OFF
• Модульная конструкция для опций по конкретным газам и удалённого мониторинга

Material List

• Материал корпуса: нержавеющая сталь 316L
• Диафрагма: нержавеющая сталь 316L
• Седла клапанов: PU, PTFE, PCTFE
• Подключения вход/выход: типично 1/4" NPT (F) (доступны другие варианты)

Ordering Information (summary)
Серия: JW100 полуавтоматическое устройство переключения. Функциональные опции: с/без продувки, распределение продувки, датчик давления, автоматическое переключение. Варианты подключений: 1/4" NPT(F) / 1/4" сварка, 1/4" обжим / 1/4" NPT(M), 3/8" и т.д. Коды материалов: S = нержавеющая, C = никелированная, другие по запросу. Коды входного давления: H = 3000 psi, M = 2200 psi, L = 1000 psi. Коды газа: -N2, O2, H2, C2H2, CH4, Ar, He, Air.

Technical specifications

• Модель / серия: JW100
• Происхождение: Гуандун, Китай
• Сертификация: CE
• Макс. входное давление: до 3000 psi (20,7 MPa)
• Выходные диапазоны: 0–25 до 0–250 psig
• Рабочая температура: -40°C до +74°C
• Утечка: 2 x 10-8 atm·cc/sec He
• Материалы: 316L нержавеющая сталь, седла PU/PTFE/PCTFE
• Применения: полупроводники, фармацевтика, химическая переработка, лаборатории, газовая хроматография, лазерные системы, чистые помещения
