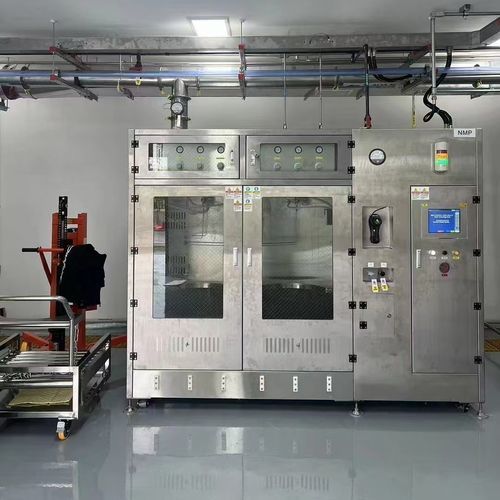

Система дозирования JW series

Обзор
Shenzhen Jewellok Technology Co., Ltd. поставляет автоматизированные решения для обращения с химикатами ультра-высокой чистоты (UHP), включая модуль подачи химикатов (CDM) и систему подачи химикатов (CDS). CDS автоматизирует крупнотоннажную передачу от хранения к участку с использованием электрохимически полированных труб из 316L; CDM выполняет смешивание, разведение и точное дозирование в точке использования. Оба решения оснащены автоматическим детектированием утечек и бесконтактным контролем уровня для обеспечения безопасности и чистоты процесса.

Технические данные

• Модели: JW-200L-CDM, JW-1000L-CDM
• Специальный газовый шкаф (примеры для двойных барабанов): W2200×D1500×H2000 / W2990×D2100×H2000
• Питание шкафа управления: 220VAC, 50Hz, 0.5–3 kW с защитой от утечки
• Продувка: азот (PN2), SS316 1/2" SWG
• Ультрачистая вода: UPW, присоединение JIS 16A
• Сжатый сухой воздух: CDA, SS316 1/2" SWG
• Варианты отвода отходов: слив PP DN20 или PP DN25 с фьюжн-муфтой

Стандартное оборудование и функции

• Внешняя оболочка из PP с прозрачным PVC-окном для обзора
• Внутренние трубопроводы и клапаны с PFA-покрытием для омываемых поверхностей
• Продувка азотом для инертизации и предотвращения пузырей
• Отбор пробы для контроля процесса и QA
• Полностью автоматическая подача кислот и автоматическое переключение левого/правого барабана
• Конфигурация насосов: два рабочих + один резервный с автоматическим переключением по уровню
• Сенсорный экран отображает состояние клапанов и статус подачи жидкости в трубопроводах
• Автоматическое отключение подачи, раннее предупреждение и сигнализация по компонентам системы
• Рутины самопроверки и множественные подтверждения безопасности
• Простая архитектура системы с многоязычным HMI и множеством входов сигналов
• Опционально: сканер штрих-/QR-кодов, высокоэффективный фильтр, датчик двери

Применение

• Производство полупроводников
• Фотогальванические и солнечные элементы
• Производство ЖК/плоских панелей
• Изготовление оптического волокна
• Другие отрасли прецизионной химической обработки

Обрабатываемые специальные химикаты

• HF — Плавиковая кислота
• HCl — Соляная кислота
• H2O2 — Перекись водорода
• KOH — Гидроксид калия
• HNO3 — Азотная кислота
• NH4OH — Гидроксид аммония
• H2SO4 — Серная кислота

Функции

• Фильтрация
• Взятие проб
• Циркуляция
• Подача (поставка в точке использования и перенос)

Технические характеристики

• Модели: JW-200L-CDM, JW-1000L-CDM
• Габариты шкафов (примеры для двойных барабанов): W2200×D1500×H2000 и W2990×D2100×H2000
• Питание шкафа управления: 220VAC, 50Hz, 0.5–3 kW с защитой от утечки
• Продувочный газ: азот (PN2) через SS316 1/2" SWG
• Подключение UPW: JIS 16A
• Сжатый сухой воздух: CDA через SS316 1/2" SWG
• Варианты отвода: PP DN20 или DN25 муфты
• Материалы, контактирующие с рабочей средой: электрохимически полированный 316L или высококачественные фторполимеры (PFA)
• Насосная система: азотное давление или магнитные насосы для подачи без пузырей
• Автоматизация: логика PLC, сенсорный HMI, автоматическое переключение барабанов
• Безопасность: детекция утечек в реальном времени, сигнализация, автоматическое отключение, интерфейс для систем пожаротушения
• Опциональные аксессуары: высокоэффективные фильтры, дверные датчики, сканер штрих-/QR-кодов
