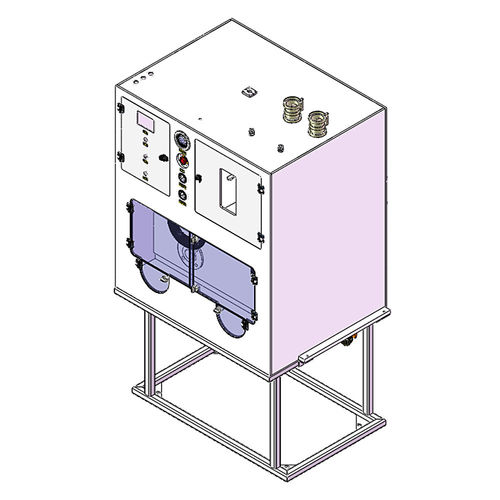

Многоканальный коллектор JW-300-CCB

из PPдля газадля щита

Обзор
Шкаф распределителя клапанов и шкаф управления JW-300-CCB от Clean Connection предназначен для отбора проб, распределения и управления в системах ультрачистой воды (UPW) и чистых газов (CDA, N2). Блок сочетает наружный корпус из PP с внутренними трубопроводами и клапанными компонентами из PFA для химической совместимости в контролируемых средах.

Технические данные

• Модель: JW-300-CCB
• Габариты: 2S: W856 × D790 × H1865 мм; 4S: W1050 × D790 × H1865 мм (на заказ)
• Питание шкафа управления: 220 VAC, 50 Hz, 25 W с защитой от утечки
• Промывочный газ: PN2, фитинги SS316 1/2" SWG
• Подключение ультраочищенной воды: UPW, фланец JIS 16A
• Сжатый воздух: CDA, фитинги SS316 1/2" SWG
• Слив: дренаж, PP DN20 под муфту сплайсинга
• Вентиляция шкафа: OD 100 мм, 150 м³/ч

Стандартная конструкция и функции

• Внешний корпус из PP с прозрачным смотровым окном из ПВХ
• Внутренние трубопроводы и компоненты клапанов из PFA, совместимые с UPW
• Продувка азотом для защиты трубопроводов
• Функция поддержания давления в трубопроводе перед отбором/заправкой
• Сигнализация утечки и сигнализация понижения давления

Опции

• Считыватель штрих-кодов
• Цветной сенсорный экран
• Фильтры для CDA и N2
• Порт для отбора проб ультраочищенной воды

Применение и настройка

• Интеграция в распределительные и пробоотборные системы UPW для полупроводниковой, фармацевтической отраслей и лабораторий
• Размеры и соединения могут быть адаптированы под требования площадки
• Свяжитесь с Clean Connection для конфигурации, установки и поддержки валидации
