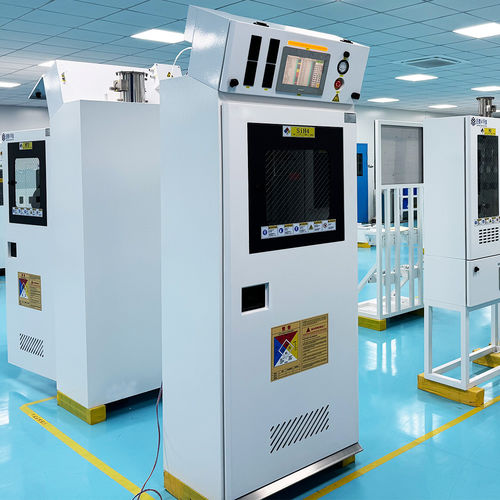

Система хранения газа высокое давление JW-300-BSGS

Обзор продукта
Jewellok специализируется на полностью автоматических и полуавтоматических газовых шкафах GC, BSGS-газовых шкафах, VMB- и TMA-шкафах, шкафах для обработки хвостовых газов скрубберов, шкафах распределения газов, а также шкафах VDB и VDP, предназначенных для специальных газов, таких как SiH4, NF3, NH3, N2O и HCl.

Применение
Системы Bulk Specialty Gas (BSGS) критически важны для поставки специальных газов высокой чистоты в таких отраслях, как производство полупроводников, фармацевтика и химическая переработка. Эти системы обеспечивают безопасную, эффективную и контролируемую по загрязнениям подачу газа до точки использования с помощью специализированных шкафов и устройств очистки отходящих газов.

Газовые шкафы
Газовые шкафы — это инженерные корпуса, предназначенные для хранения и подачи специальных газов высокой чистоты, используемых в чувствительных процессах. К ключевым особенностям относятся автоматические запорные клапаны, датчики утечек, системы вентиляции, материалы высокого класса (например, нержавеющая сталь), продвинутая фильтрация для предотвращения загрязнений и автоматизированные системы управления, контролирующие давление, расход и чистоту. В шкафах предусмотрены защитные механизмы: взрывозащищенные двери и смотровые окна, сигнализация утечки, дистанционное отключение, сигнализация отрицательного давления, автоматическая продувка и переключение вентиляции.

Шкафы обработки хвостовых газов скруббера
Шкафы обработки хвостовых газов управляют выбросами из BSGS, нейтрализуя или удаляя токсичные, коррозионные или экологически опасные побочные продукты перед сбросом. Влажные скрубберы используют жидкие растворы для захвата и нейтрализации кислых или реакционноспособных газов. Сухие скрубберы применяют химические среды для адсорбции или реакции с опасными соединениями. Современные конструкции используют мониторинг в реальном времени для оптимизации эффективности и обеспечения соответствия экологическим требованиям.

Взаимодействие системы
BSGS-газовые шкафы и шкафы обработки хвостовых газов скруббера работают совместно, обеспечивая безопасную и устойчивую поставку газов высокой чистоты. Интегрированный мониторинг и управление обеспечивают эксплуатационную эффективность, безопасность и экологическое соответствие в критических промышленных применениях.

Технические данные
Model: JW-300-BSGS
Техническая спецификация: W800×D633×H2172
Габариты специального газового шкафа: Питание панели управления: 220VAC, 50Hz, 500W; питание нагрева: 220VAC, 50Hz, 1–6KW (при наличии)
Подключения панели управления: PN2, 1/4" MVCJ
Подключение продувки: HPN2, 1/4" MVCJ
Подключение удержания высокого давления: GN2, 1/4" MVCJ
Вакуумное подключение: 1/2" MVCJ
Дренажная труба VENT: привод CDA, 1/4" SWG
Производительность пневматического источника воздуха: OD 150MM; силан (silane) 810 m3/hr; другие газы 204 m3/hr
Вентиляция и характеристики безопасности шкафа: автоматическое переключение и продувка, конструкция устойчивости к взрыву и предотвращению выхода, взрывозащищенная самоблокирующаяся дверь, взрывозащищенное смотровое окно, сигнализация утечки, дистанционное отключение, сигнализация отрицательного давления
Интерфейс управления: 10-дюймовый цветной сенсорный экран

Опции

• UV/IR детектор пламени
• Cylinder Shutboy
• Нагрев панели
• Модуль Ethernet коммуникации
• Весовой датчик (весы)
• Переключатель избыточного потока

Технические характеристики

• Model: JW-300-BSGS
• Внешние размеры шкафа: W800 × D633 × H2172
• Питание панели управления: 220VAC, 50Hz, 500W
• Питание нагрева (если установлено): 220VAC, 50Hz, 1–6KW
• Подключения панели управления: PN2, 1/4" MVCJ
• Подключение продувки: HPN2, 1/4" MVCJ
• Подключение удержания высокого давления: GN2, 1/4" MVCJ
• Вакуумное подключение: 1/2" MVCJ
• Движение дренажной трубы VENT: CDA driver, 1/4" SWG
• Производительность пневматического источника: OD 150MM; силан 810 m3/hr; другие газы 204 m3/hr
• Вентиляция и функции безопасности: автоматическое переключение и продувка, взрывозащищенные двери и смотровое окно, сигнализация утечки, дистанционное отключение, сигнализация отрицательного давления
• Интерфейс оператора: 10-дюймовый цветной сенсорный экран
• Типичные применимые газы: SiH4, NF3, NH3, N2O, HCl и другие специальные технологические газы
