Автоматическая система газового контроля JW-300-GC

на заказдля производства алюминиядля продувки

Обзор
JW-300-GC — это полностью автоматический газовый шкаф, разработанный для точной подачи газов сверхвысокой чистоты (UHP) и газов высокой чистоты. Доступен в исполнениях с одним или двумя баллонами; сочетает автоматическое переключение, контролируемую продувку и встроенные системы безопасности для полупроводниковой, микроэлектронной, лабораторной и промышленной газораспределительной техники.

Технические данные

• Модель: JW-300-GC
• Конфигурация: одинарный или двойной баллон
• Габариты шкафа (двойной): W800 × D633 × H2172 мм
• Габариты шкафа (одинарный): W600 × D661 × H2104 мм
• Питание управления: 220 VAC, 50 Гц, 500 W
• Питание нагрева: 220 VAC, 50 Гц, 1–6 kW (настраиваемо)
• Подключение продувки: PN2, 1/4" MVCJ
• Подключение поддержания высокого давления: HPN2, 1/4" MVCJ
• Подключение вакуума: GN2, 1/4" MVCJ
• VENT/слив: 1/2" MVCJ
• Пневматический подвод воздуха: CDA driver, 1/4" SWG
• Вентиляция шкафа: OD 150 мм; силан 810 м³/ч; другие газы 204 м³/ч
• Интерфейс пользователя: 10-дюймовый цветной сенсорный экран

Стандартная комплектация

• Автоматическое переключение баллонов и автоматическая продувка
• Взрывозащищённый шкаф с самоблокирующейся дверью и взрывозащищённым смотровым окном
• Сигнализация утечки и дистанционное аварийное отключение
• Сигнализация пониженного давления

Опции

• Детектор пламени UV/IR
• Cylinder Shutboy
• Подогрев панели
• Модуль Ethernet связи
• CGA Guarder
• Переключатель избыточного потока
• Пневматическое управление цилиндром
• Весовая шкала
• Подогрев баллона

Применение

• Распределение газов для полупроводников и микроэлектроники
• Исследовательские лаборатории и опытно‑конструкторские центры
• Покрытия, обработка поверхностей и специализированные производственные линии
• Процессы, требующие контролируемой подачи UHP/высокочистых газов

Изображения на странице

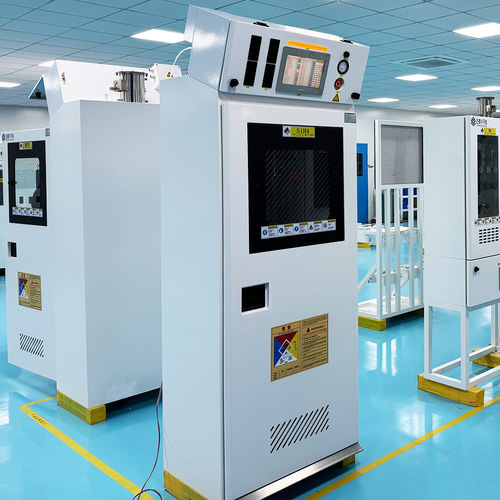

• Основные изображения продукта и внутренние фото шкафа, показывающие конфигурацию, панели и органы управления
