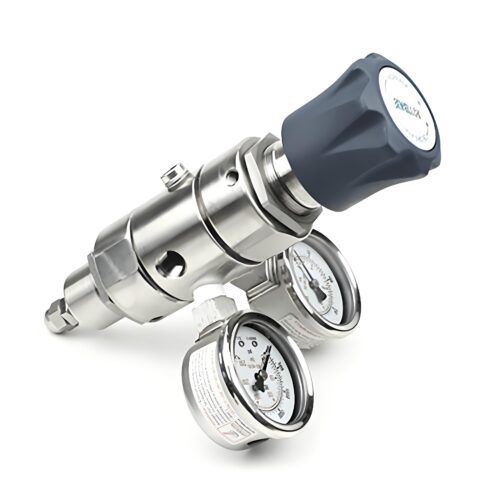

Регулятор давления для газов DPR1

с диафрагмойдвухуровневыйметаллический

Введение
Серия DPR1 — компактный двухступенчатый редуктор давления высокой чистоты для газовых баллонов, предназначенный для малых расходов токсичных, горючих и пирофорных газов в полупроводниковых и специализированных промышленных процессах. Связанные гофрированные металлические мембраны и металл‑к‑металлу уплотнение мембраны с корпусом сохраняют чистоту газа и минимизируют диффузию.

Характеристики

• Максимальное входное давление: 3000 psig / 207 bar
• Диапазоны выходного давления: 0–25 psig, 0–50 psig, 0–100 psig, 0–150 psig (0–1,7 bar, 0–3,4 bar, 0–6,9 bar, 0–10,3 bar)
• Испытательное давление конструкции: 150 % от максимального номинального
• Утечка: внутренняя — пузырь‑плотная; внешняя — спроектировано для соответствия < 2 x 10-8 atm cc/sec He
• Рабочая температура: -40°F до 140°F / -40°C до 60°C
• Пропускная способность: Cv = 0,05
• Макс. рабочий момент: 30 in‑lb / 3,4 N·m
• Характеристика изменения при падении входного давления: изменение 0,06 / 100 psig (0,004 / 6,9 bar)

Преимущества

• Связанные гофрированные мембраны для повышенной чувствительности и точности управления
• Металл‑к‑металлу уплотнение мембраны/корпуса для минимизации диффузии
• Позитивная конструкция уплотнения с зафиксированными крышечными портами для повышения надёжности
• Связь мембраны с клапаном повышает целостность уплотнения седла
• Стабильный выход при колебаниях входного давления (низкая характеристика спада)

Дополнительные опции

• Опциональные диапазоны выхода: 0–25 psi, 0–50 psi, 0–100 psi, 0–150 psi

Технические характеристики

• Модель / Серия: DPR1 series
• Максимальное входное давление: 3000 psig / 207 bar
• Диапазоны выходного давления: 0–25 psig (0–1,7 bar), 0–50 psig (0–3,4 bar), 0–100 psig (0–6,9 bar), 0–150 psig (0–10,3 bar)
• Испытательное давление конструкции: 150 % от максимального номинального давления
• Утечка: внутренняя — пузырь‑плотная; внешняя — спроектировано для соответствия < 2 x 10-8 atm cc/sec He
• Диапазон рабочей температуры: -40°F до 140°F / -40°C до 60°C
• Пропускная способность (Cv): 0,05
• Макс. рабочий момент: 30 in‑lb / 3,4 N·m
• Характеристика изменения при падении входного давления: изменение 0,06 / 100 psig (0,004 / 6,9 bar)
