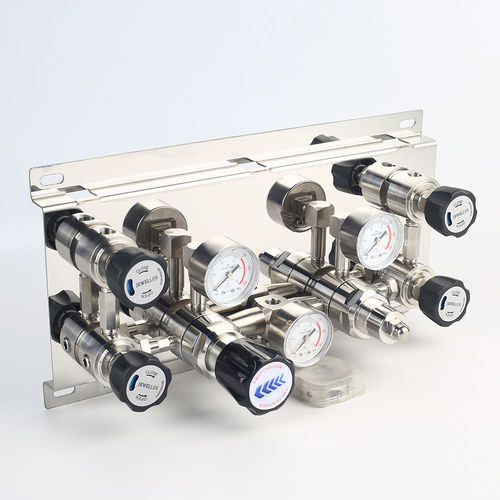

Панель управления для калибровки давления JSP-3AE Seriesиз нержавеющей сталимодульнаяавтоматическая
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Применение
- для калибровки давления
- Другие характеристики
- автоматическая, модульная, из нержавеющей стали, для газа
Описание
Обзор продукта
Серия JSP-3AE представляет собой панель регулирования давления для распределения и управления высокочистыми газами в промышленных и лабораторных условиях. Модульная конструкция с автоматическим переключением; совместима с инертными, реактивными, горючими и окисляющими газами (до класса 6.0). Для коррозионных газов доступны корпус и крышка из SS 316L.
Ключевые особенности
Типичные области применения
Технические данные
Документация и чертежи
Схематический чертеж, блок-схема потока, кривые выходного давления и чертежи размеров доступны в виде изображений на странице продукта.
Информация для заказа
Подробные коды заказа, изображения конфигурации и варианты материалов доступны на странице продукта; см. информацию для заказа для комбинаций регулятора/клапана и специальных опций.
Серия JSP-3AE представляет собой панель регулирования давления для распределения и управления высокочистыми газами в промышленных и лабораторных условиях. Модульная конструкция с автоматическим переключением; совместима с инертными, реактивными, горючими и окисляющими газами (до класса 6.0). Для коррозионных газов доступны корпус и крышка из SS 316L.
Ключевые особенности
- Автоматическое переключение для бесперебойного снабжения
- Одноступенчатый регулятор: серии JSR-1E / JSR-6E
- Корпус хромированный латунный (стандарт) или корпус и крышка SS 316L (для коррозионных газов)
- Запорные клапаны мембранного типа
- Рабочее входное давление до 300 bar
- Протестировано для использования с кислородом
- Модульный дизайн для удобной установки в шкафы безопасности для баллонов
Типичные области применения
- Испытания компонентов
- Калибровочные системы
- Контроль давления в лаборатории
- Системы отбора проб при высоком давлении
- Сервисное и испытательное оборудование
Технические данные
- Тип: одноступенчатый
- Входное давление P1: макс. 300 bar
- Выходное давление P2 (опции): 2 / 4 / 10 / 20 / 50 / 100 bar
- Материалы корпуса: хромированный латунь (стандарт); SS 316L доступен для коррозионных газов — см. информацию для заказа
- Седло клапана (регулятор / запорный клапан): PCTFE
- Мембрана (регулятор): Hastelloy® C276; мембрана (клапан): Elgiloy®
- О-кольцо: Viton® (FKM); опция: Kalrez® (FFKM)
- Фильтр: SS 316L
- Подключение вход/выход: 1/4" NPT(F)
- Диапазон рабочих температур: -30°C до +74°C
- Утечка в атмосферу: 1×10^-8 mbar·L/s He; через седло: 1×10^-6 mbar·L/s He
- Вес: 4,8 кг
Документация и чертежи
Схематический чертеж, блок-схема потока, кривые выходного давления и чертежи размеров доступны в виде изображений на странице продукта.
Информация для заказа
Подробные коды заказа, изображения конфигурации и варианты материалов доступны на странице продукта; см. информацию для заказа для комбинаций регулятора/клапана и специальных опций.
