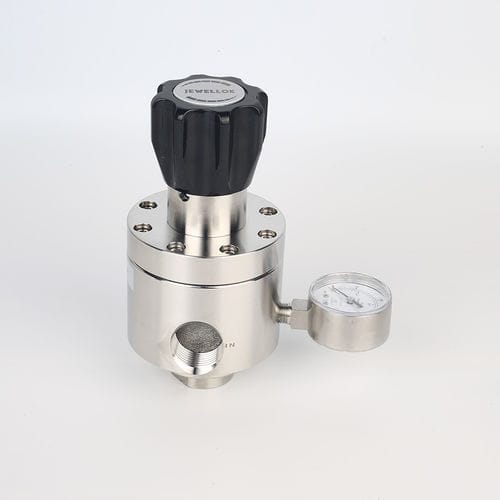

Регулятор давления для газа JSR-4L Series

для нагретого газадля нейтрального газадля кислорода

Особенности продукта

• Регулятор давления линии низкого давления с высоким расходом
• Корпус из хромированного латуни, подходящий для инертных, реактивных, горючих и окисляющих газов и смесей до класса 6.0
• Опция корпуса из нержавеющей стали 316L для фармацевтических, пищевых и напитковых применений
• Гибкая конфигурация с 4 портами
• Стабильное выходное давление
• Протестировано для работы с кислородом

Типичные применения

• Испытание компонентов
• Калибровочные системы
• Контроль давления в лаборатории
• Системы отбора проб высокого давления
• Обслуживание и испытательное оборудование

Габариты (мм)
Чертежи размеров и изображения приведены на странице продукта для справки (иллюстрации показывают крепление и габаритные размеры).

Технические данные
Тип: одноступенчатый
Входное давление P1: макс. 35 bar
Выходное давление P2: 2 / 3 / 4 / 8 / 10 / 20 bar
Материалы:
Корпус регулятора: см. информацию для заказа
Седло клапана: EPDM (опция Buna-N)
Диафрагма: PTFE + неопрен
Входы и выходы: см. информацию для заказа
Температурный диапазон: -15℃ до +74℃
Утечка: пузырь-герметичность (без видимых утечек)
Пропускная способность: Cv = 5.1
Вес: 4.1 kg

Заказ
Информация и примеры для заказа указаны на странице продукта для выбора материала корпуса, входных/выходных соединений и опций аксессуаров. Для смешанных газов указывайте стандарт соединения баллона и резьбу при заказе.

Характеристики / Технические спецификации

• Тип: одноступенчатый
• Макс. входное давление: 35 bar
• Выбираемые выходные давления: 2, 3, 4, 8, 10, 20 bar
• Материалы корпуса: хромированная латунь (стандарт) или SS316L (для фарма/пищи/напитков)
• Седло клапана: EPDM (опция Buna-N)
• Диафрагма: PTFE + неопрен
• Температурный диапазон: -15℃ до +74℃
• Герметичность: пузырь-герметичность (без видимых утечек)
• Пропускная способность: Cv = 5.1
• Вес: 4.1 kg
