Регулятор давления для газа JSR-2TG
с диафрагмойодноуровневыйиз ПЭЭК

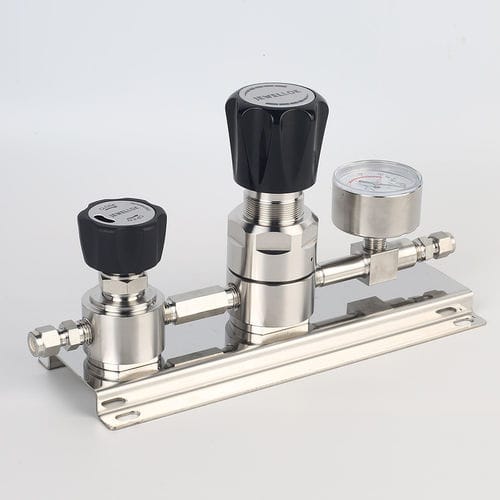

Регулятор давления для газа - JSR-2TG - Jewellok - с диафрагмой / одноуровневый / из ПЭЭК
Регулятор давления для газа - JSR-2TG - Jewellok - с диафрагмой / одноуровневый / из ПЭЭК
Регулятор давления для газа - JSR-2TG - Jewellok - с диафрагмой / одноуровневый / из ПЭЭК - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте Jewellok

Характеристики

Вещество
для газа
Технология
с диафрагмой
Количество уровней
одноуровневый
Материал
из нержавеющей стали 316L, из хастеллоя, Viton®, из ПЭЭК, из FKM, из нержавеющей стали 316
Применение
высокое давление, для лаборатории, для калибровки давления, для испытания
Другие характеристики
большой расход, модульный, для использования высокой чистоты, с фильтром, коррозионностойкий
Давление

МИН.: 0 bar
(0 psi)

МАКС.: 300 bar
(4 351,13 psi)

Диаметр отверстия

МИН.: 1,1 mm
(0,043 in)

МАКС.: 2,4 mm
(0,094 in)

Температура

МИН.: -30 °C
(-22 °F)

МАКС.: 74 °C
(165,2 °F)

Описание

Особенности продукта
  • Точки отбора для настенного монтажа
  • Одноступенчатый регулятор серии JSR-2EL
  • Корпус и крышка из нержавеющей стали 316L для коррозионных газов
  • Модульная конструкция
  • Перекрывные клапаны мембранного типа
  • Подходит для входного давления до 100 бар
  • Тестирован для использования с кислородом


Типичные области применения
  • Испытание компонентов
  • Калибровочные системы
  • Лабораторное управление давлением
  • Системы отбора проб при высоком давлении
  • Сервисное и испытательное оборудование


Технические данные
  • Тип: одноступенчатый
  • Входное давление P1: макс. 300 бар
  • Выходное давление P2: 2 / 4 / 10 / 20 / 50 бар
  • Материалы (см. информацию для заказа для корпуса регулятора и клапанов)
  • Седло клапана (регулятор): PCTFE
  • Перекрывной клапан: PEEK
  • Диафрагма (регулятор): Hastelloy® C276
  • Диафрагма (клапан): Hastelloy® C276
  • O-ring: Viton® (FKM)
  • O-ring (опция): Kalrez® (FFKM)
  • Фильтр: SS 316L
  • Температурный диапазон: -30℃ до +74℃
  • Утечка (в атмосферу): 1×10^-8 mbar l/s He
  • Утечка (через седло): 1×10^-6 mbar l/s He
  • Пропускная способность (P2 = 2/4/10/20 bar): Cv = 0.28
  • Пропускная способность (P2 = 35/50 bar): Cv = 0.08
  • Вес: 4.5 ~ 6.9 кг


Размеры / Схема / Диаграмма расхода
Иллюстрированные схематические чертежи, диаграмма расхода и размерные чертежи предоставляются с изображениями продукта и информацией для заказа.
