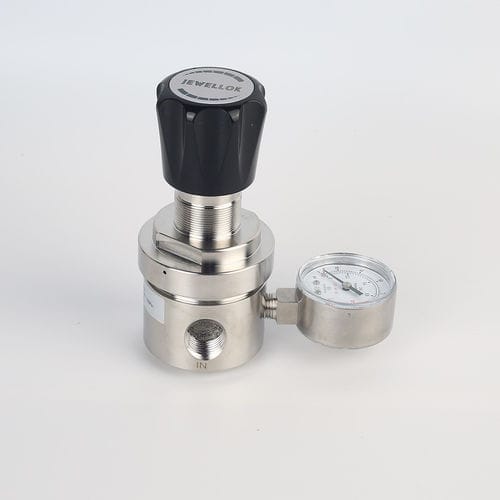

Регулятор давления для пропана JSR Series

для азотадля кислородас диафрагмой

Особенности продукта

• Редуктор давления для монтажа в линию и на панель
• Корпус и кожух из хромированного латуни для инертных, реактивных, горючих и окисляющих газов и смесей до класса 6.0
• Корпус и кожух из нержавеющей стали 316L для коррозионных газов
• Гибкая конфигурация с 4 портами
• Стабильное выходное давление
• Простое ограничение выходного давления рукояткой
• Заполнитель на входе
• Проверено для использования с кислородом

Типичные применения

• Испытание компонентов
• Калибровочные системы
• Регулирование давления в лабораториях
• Системы пробоподготовки высокого давления
• Сервисное и испытательное оборудование

Размеры
Размеры указаны на изображениях продукта в мм (см. чертежи размеров продукта).

Технические данные
Тип: одноступенчатый
Входное давление P1: макс. 100 bar
Выходное давление P2: 1 / 2 / 4 / 8 / 10 / 20 / 35 / 50 bar
Материалы:
Корпус регулятора: см. информацию для заказа
Седло клапана: PCTFE
Мембрана: Hastelloy® C276; PTFE + неопрен (опция NP)
O-кольцо: Viton® (FKM) (опция: Kalrez® (FFKM))
Фильтр: SS 316L
Входы и выходы: см. информацию для заказа
Диапазон температур: -30℃ до +74℃
Уровень утечки (в атмосферу): 1×10⁻⁸ mbar·l/s He
Уровень утечки (через седло): 1×10⁻⁶ mbar·l/s He
Пропускная способность: Cv = 1.7
Вес: 2.8 кг

Информация по расходу и заказу
Диаграммы расхода и иллюстрации для заказа приведены на изображениях продукта. Для смешанных газов указывайте стандарт соединения баллона и резьбу при заказе.

Технические характеристики

• Семейство моделей: JSR-3L & JSR-3LP Series
• Крепление: монтаж в линию и на панель
• Конструкция: одноступенчатый регулятор
• Макс. входное давление: 100 bar
• Выбираемые выходные давления: 1, 2, 4, 8, 10, 20, 35, 50 bar
• Доступные корпуса: латунь (хромированная) или SS 316L (для коррозионных газов)
• Материал седла клапана: PCTFE
• Варианты мембраны: Hastelloy® C276 или PTFE+неопрен (опция NP)
• Варианты O-кольца: Viton® (FKM) стандарт; Kalrez® (FFKM) опция
• Материал фильтра: SS 316L
• Конфигурация: гибкая 4-портовая конфигурация
• Диапазон рабочих температур: -30℃ до +74℃
• Герметичность: до 1×10⁻⁸ mbar·l/s He в атмосферу; 1×10⁻⁶ mbar·l/s He через седло
• Пропускная способность: Cv = 1.7
• Вес: прибл. 2.8 кг
• Особенности: стабильное выходное давление, простое ограничение рукояткой, входной заполнитель, протестировано для кислородного сервиса
