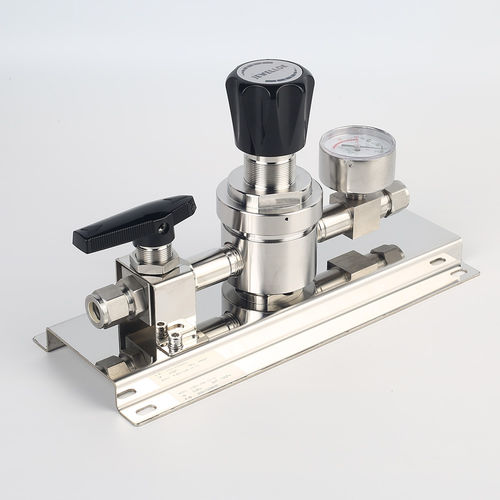

Газовый блок UHP JSR-1ETG-BV

из нержавеющей стали

Обзор
Настенная газовая сборка JSR-1ETG-BV серии включает одноступенчатый регулятор давления VSR-1EL и запорно-переключающие клапаны с диафрагмой для точного регулирования давления высокочистых и промышленных газов. Модульная конструкция предназначена для настенного монтажа, поддерживает входное давление до 100 бар и протестирована для использования с кислородом.

Ключевые характеристики

• Настенные точки отбора газа
• Одноступенчатый регулятор серии VSR-1EL
• Корпус и крышка из хромированного латуни для инертных, реактивных, горючих и окислительных газов (до класса 6.0)
• Опция корпуса и крышки из нержавеющей стали 316L для коррозионных газов
• Модульная конструкция для простой конфигурации и обслуживания
• Запорные клапаны диафрагменного типа
• Подходит для входного давления до 100 бар
• Протестировано для работы с кислородом

Типичные области применения

• Испытания компонентов
• Калибровочные системы
• Регулирование давления в лабораториях
• Системы отбора проб высокого давления
• Сервисное и испытательное оборудование

Технические данные
Тип: одноступенчатый (single-stage)
Серия: JSR-1ETG-BV
Входное давление P1: макс. 100 бар
Выходное давление P2: 2 / 4 / 10 / 20 / 50 бар
Материалы:
Корпус (регулятор и клапаны): хромированная латунь или SS 316L (см. информацию для заказа)
Седло клапана (регулятор): PCTFE
Седло клапана (запорный клапан): PTFE
Мембрана (регулятор): Hastelloy® C276
Фильтр: SS 316L
Диапазон температур: -30°C до +74°C
Уровень утечки (в атмосферу): 1×10^-8 mbar l/s He
Уровень утечки (через седло): 1×10^-6 mbar l/s He
Пропускная способность потока: Cv = 0.07
Масса: 4,1–5,7 кг

Размеры
Размеры и схематические чертежи приведены в продуктовых диаграммах и блок-схеме, прилагаемых к этому описанию продукта.

Информация для заказа

• Серия: JSR-1ETG-BV
• Модель регулятора: VSR-1EL (одноступенчатый)
• Опции выходного давления: 2 / 4 / 10 / 20 / 50 бар
• Опции материалов: хромированная латунь или SS 316L
