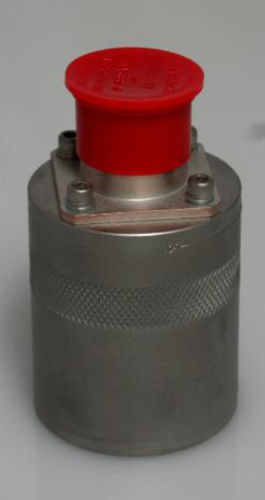

IRD Model 970 - это прочный низкоомный акселерометр, предназначенный для использования с портативными инструментами на всех типах вращающегося оборудования.
Модель 970 имеет встроенную электронику, обеспечивающую низкоомный выход и исключающую необходимость использования специальных малошумящих кабелей. Модель 970 герметизирована от пыли и влаги и работает при температуре до 250°F (121°C).
Для крепления акселерометра к плоской поверхности используется один монтажный штифт ¼" - 28. Изолированные монтажные адаптеры доступны для тех случаев, когда между монтажной поверхностью датчика и прибором могут возникнуть проблемы с заземлением. Рабочая мощность и ток для акселерометра подаются извне, как правило, от прибора
ОБЩИЕ ТРЕБОВАНИЯ
Частота
Ответ
от 5 до 3000 Гц ± 10% при 70° F (21°C)
Чувствительность 50 мВ/г номинальная ± 10% при 100 Гц
Магнитное поле
Чувствительность
0.001 г/гаусс @ 60 Гц
Пик динамического диапазона .001-70g
Резонанс 27 кГц установлен, номинальный
Заземление Корпус изолирован от сигнального заземления
Power
Требование
от +8 до +15 В пост. тока и от -8 до -15 В пост. тока
контактный разъём A + VDC
Штифт B- -VDC
Пин С - обычный
Штырьковый D-сигнал
Корпус 300 серии нержавеющая сталь, водонепроницаемый,
пылезащитный сварной корпус
Поперечный отклик
средний показатель 5%
Остаточный шум Меньше чем 0.0002g выход широкополосного датчика
Шок 2000г пик
Диапазон температур
-40° до 250° F (от -40° до 121° C)
Разъем 4 штырьковый, MS-тип 12S-10P
Монтаж ¼" - 28 резьбовых отверстий, глубиной ¼"
Вес 7.7 унции (220 грамм)
---
