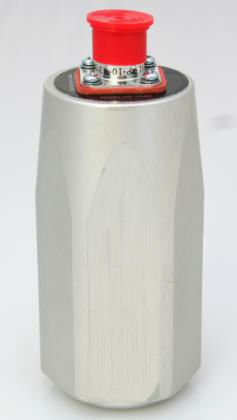

Магнитный датчик вибраций 546DP

Модель 546DP представляет собой высокочувствительный датчик скорости с подвижным внутренним электромагнитом для крепления прямого стержня (DP) к вибрирующим частям. С опциональным зондом, магнитно закрепленным на вибрирующей части, и корпусом, жестко закрепленным на фиксированном эталоне, выходное напряжение прямо пропорционально вибрационной скорости. Магнитный зонд устраняет проблемы с центровкой при установке датчика 1. Дополнительный зонд должен быть прикреплен к вибрирующему объекту с помощью магнитного наконечника (P/N E10170). Не превышайте пределы перемещения зонда. 2. Контакт разъема A - заземление сигнала и заземление корпуса; контакт B - сигнал. 3. При покупке с монтажным кронштейном и магнитным наконечником (E11194) кронштейн должен быть установлен на фиксированную опорную поверхность. Магнитный наконечник должен соприкасаться с вибрирующим объектом. ОБЩИЕ ТРЕБОВАНИЯ Частота Ответ от 2 до 200 Гц в пределах ±5% при 70°F (21°C) Чувствительность 1080 ± 10% мВ/в/с пиковое значение (42,52 мВ/мм/с) Динамический Диапазон 0 - 125 млн пк-пк Импеданс R=2 k Магнитный Поле Чувствительность 0.15 дюймов/с Зонд Путешествия .375" (9,5 мм) пик-пик Разъем 2-контактный (10SL-4P) Заземление Общий корпус и сигнальное заземление Монтаж Корпус должен быть жестко закреплен на Прочная основа. Зонд может быть непосредственно соединённый с подвижной частью Магнит. Монтаж Ориентация Чувствительная ось горизонтальная Вес 2 фунта (.9 кг) Температура Диапазон -40° до 250° F (от -40° до 121° C)
