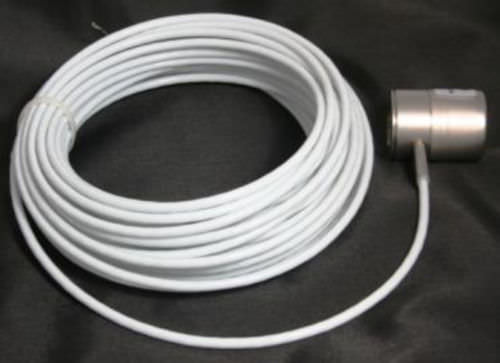

Вибрационный датчик модели 941B IRD представляет собой твердотельный сейсмический акселерометр для постоянной установки на оборудование. Он разработан, чтобы выдерживать жесткие промышленные условия, включая высокие температуры, разбрызгивание жидкостей, пара и радиации, и устойчив к постоянному разбрызгиванию охлаждающей жидкости на станки. Широкий диапазон частот и амплитуд 941B подходит для большинства типов вращающихся машин. Небольшой размер 941B позволяет устанавливать его вблизи подшипников, а встроенный кабель устраняет проблемы, часто возникающие с соединителями.
Уникальное крепление зажима упрощает установку на плоскую поверхность диаметром 1,5 дюйма (38 мм) с помощью машинного винта ¼-28. Зажимное крепление облегчает демонтаж и замену датчика во время технического обслуживания, не влияя на работу датчика. Модель 941B оснащена внутренним усилителем с низким выходным импедансом, способным точно передавать вибрационный сигнал по кабелю длиной до нескольких тысяч футов, что делает ее идеальной для крупных инсталляций с централизованной обработкой сигнала. Усилитель защищен от электростатических разрядов и радиочастотных помех для надежной, безотказной работы. Напряжение постоянного тока на выходном проводе позволяет проводить дистанционное тестирование целостности кабеля и правильной работы.
ОБЩИЕ ТРЕБОВАНИЯ
Частота
Ответ
10 Гц - 2 кГц ± 10% @ 70°F (21°C)
Чувствительность 50 мВ/г ±10% при 100 Гц
Динамический
Диапазон
.005 - 100 гр пика
Трансверс
Ответ
средний показатель 5%
Заземление Корпус подключается к экрану кабеля
(изолирован от внутренней схемы)
Power
Требование
+16 до +26 В постоянного тока @ 9 мА питания
через резистор 1000 Ом
Выход Bias от +10 до +20 вольт постоянного тока
---
