ACCELEROMETER

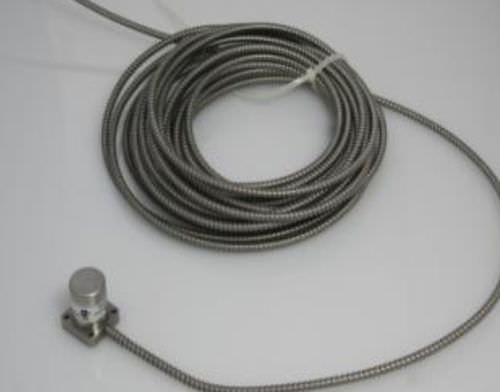

IRD модель 942 - твердотельный сейсмический акселерометр для постоянной установки на машинах. Он разработан, чтобы выдерживать жесткие промышленные условия, включая высокие температуры и разбрызгивание жидкостей. Широкие диапазоны частот и амплитуд 942 подходят для большинства типов вращающихся машин. Небольшой размер 942 позволяет устанавливать его вблизи подшипников, а встроенный бронированный кабель устраняет проблемы, часто возникающие с разъемами.
Модель 942 имеет внутренний низкоомный усилитель, способный точно передавать вибрационный сигнал по кабелю длиной до нескольких тысяч футов, что идеально подходит для больших установок с централизованной обработкой сигнала. Напряжение постоянного тока смещения на выходе позволяет проводить дистанционное тестирование целостности кабеля
и надлежащую работу. Модель 942 может быть установлена непосредственно на машине или на дополнительной монтажной плите, которая крепится к машине с помощью винта ¼-28.
ОБЩИЕ ТРЕБОВАНИЯ
Частота
Ответ
5 Гц - 2 кГц ± 10% при 70°F (21°C)
Чувствительность 100 мВ/г ± 10% при 100 Гц
Магнитное поле
Чувствительность
100 мкг/гаусс
Выход
Импеданс
100 Ом
Динамический
Диапазон
пик .001-75 г
Резонансный
Частота
22 кГц, навесной, номинальный
Трансверс
Ответ
5%, в среднем
Заземление Корпус изолирован от цепи
Power
Требование
+16 до +26 В постоянного тока
1-4 мА постоянный ток Диод
Выход Bias от +10 до +18 В пост. тока
Материал корпуса Серия 300 нержавеющая сталь
Экологический
Защита
Классы I, II, III, Отдел I, группы А. В,
C, D, E, F, G
Опасное внутреннее или наружное расположение,
с защитным барьером
Диапазон температур
-40-300°F
-40-149° C
---
