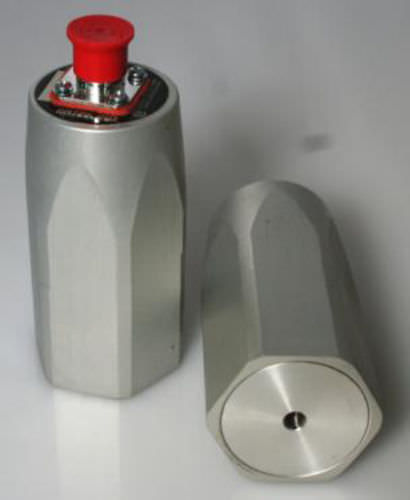

Магнитный датчик вибраций 544

с подвижной катушкой

ДАТЧИК СКОРОСТИ Датчик вибрации IRD Balancing Model 544 представляет собой преобразователь сейсмической скорости с подвижной катушкой в постоянном магнитном поле. Модель 544 подходит для широкого круга приложений ручного и непрерывного мониторинга благодаря высокой выходной мощности, низкому импедансу, широкой частотной характеристике и прочной конструкции. Корпус из анодированного алюминия водонепроницаем, пылезащитен и приемлем для использования в опасных зонах 2-го подкласса. Доступны различные аксессуары. Установка: 1. Чувствительная ось может быть ориентирована в любом направлении. 2. Монтажная поверхность должна быть ровной и гладкой (минимум диаметр = 2 3/8 дюйма). 3. Ось монтажного шпильки должна быть перпендикулярна креплению Поверхность. 4. Только рука затягивается. 5. Контакт разъема A является одновременно сигнальным и заземлением корпуса; контакт разъема B это сигнал. ОБЩИЕ ТРЕБОВАНИЯ Частотная характеристика от 14 до 1000 Гц в пределах ± 8% при 70°F (21°C) Чувствительность 1080 ± 10% мВ/в/с (42,52 мВ/мм/с) Максимальная амплитуда 125 мл пк-пк до 70 Гц 30 г на 70 Гц Импеданс R=2 k L= 0.7H @ 70° F (21° C) Магнитное поле Чувствительность 0.15 дюймов/с Коэффициент демпфирования 0,7 (критический) @ 70° F (21° C) Трансверс Ответ Менее 5% (в среднем) между 10 и 1000 Гц Снабжение жилищем Водонепроницаемое и пылезащитное Разъем 2-контактный (10SL-4P) Заземление Общий корпус и сигнальное заземление Монтаж ¼" - 28 резьбовых отверстий, глубина ¼" Монтаж Ориентация Любой Вес 1,3 фунта. (0,59 кг) Температура Диапазон -40-500° F (от -40° до 260° C)
