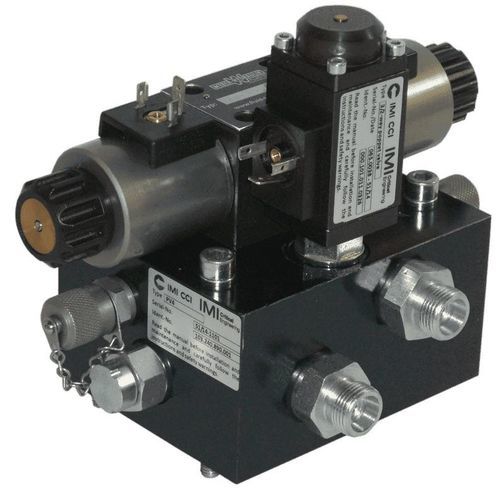

Гидравлический распределитель с заслонкой PV

с электрическим управлениемэлектрогидравлический3/2 каналов

Обзор продукта
Модулирующее устройство управления PV обеспечивает точное позиционирование гидравлических исполнительных механизмов в системах регулирующих клапанов. Используемое совместно с Proportional Valve Controller (PVR / SmarTrak), оно преобразует электрические управляющие сигналы в регулируемый гидравлический поток. Блок включает пропорциональный клапан для управления приводом и 3/2 запирающий клапан с двумя размыкаемыми обратными клапанами для фиксации положения при отключении питания. Два разъёма Minimess позволяют проводить проверку давления и безопасный сброс давления. PV может монтироваться непосредственно на приводе или устанавливаться как сэндвич/директ модуль на многостанционном коллекторе (MSM). Доступен в четырёх размерах, совместим с минеральным маслом и огнестойкими гидравлическими жидкостями для надёжной работы в тяжёлых промышленных условиях.

Ключевые особенности

• Пропорциональный клапан для точного управления приводом
• 3/2 запирающий клапан с двумя размыкаемыми обратными клапанами для удержания положения при отключении питания
• Два разъёма Minimess для проверки давления и безопасного сброса давления
• Прямой или сэндвич- монтаж на Multi-Station Manifolds (MSM) либо монтаж на отдельных приводах
• Четыре размера: PV4, PV6, PV8, PV10
• Диапазон расхода: 8–120 л/мин (в зависимости от размера)
• Диапазон системного давления: 50–160 бар
• Совместимость с минеральным маслом и огнестойкими гидравлическими жидкостями
• Анодированный алюминиевый корпус, степень защиты IP65
• Рабочая температура: -10°C до 80°C

Применение
Модулирующее управление для быстрого и точного позиционирования гидравлических приводов на регулирующих клапанах. Подходит для высоконапорных промышленных систем, включая рециркуляцию питательной воды и области применения с большим перепадом давления.

Технические характеристики

• Размеры: PV4, PV6, PV8, PV10
• Макс. расход: 8–120 л/мин (зависит от размера)
• Системное давление: 50–160 бар
• Питающая среда: Гидравлическая
• Совместимость с рабочими жидкостями: Минеральное масло и огнестойкие гидравлические жидкости
• Материал корпуса: Анодированный алюминий
• Класс защиты: IP65
• Температура окружающей среды / эксплуатации: -10°C до 80°C
• Крепление: Прямой или сэндвич-монтаж на MSM либо крепление к приводу
• Управление: Работает с Proportional Valve Controller (PVR / SmarTrak) для преобразования электрических сигналов в гидравлический поток
• Безопасность/стабильность: Встроенный запирающий клапан и размыкаемые обратные клапаны для предотвращения нежелательных перемещений при отключении питания
• Сервисные подключения: Два порта Minimess для проверки давления и безопасного сброса давления
