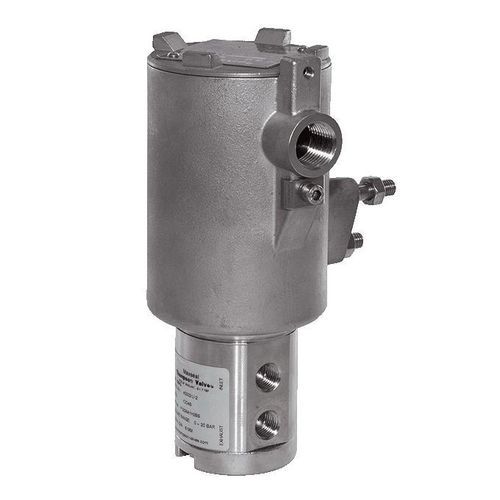

Электромагнитный клапан прямого действия ICO4S

3/2 каналовNONF

Обзор
ICO4S — взрывозащищённый поппетный (поршневой/клапанный) электромагнитный клапан, разработанный для гидравлических и пневматических систем высокого давления. Предназначен для воздуха, нейтральных газов и низкого давления гидравлических сред, обеспечивает высокий расход, низкие утечки и несколько вариантов портов/конфигураций.

Подробно
ICO4S (и ICO4S-HYD для гидравлических версий) — непосредственно действующие поппетные электромагнитные клапаны, рассчитанные на суровые условия эксплуатации и критичные с точки зрения безопасности системы. Доступны пневматические и гидравлические варианты, поддерживается SIL 3, реализована герметизация без утечек и высокий уровень защиты от внешних воздействий. Корпус из нержавеющей стали 316L обеспечивает эксплуатацию при гидравлическом давлении до 414 бар и пневматическом до 20 бар. Сертификация ATEX, IECEx, FM, CSA и др. делает клапаны пригодными для буровой, нефтегазовой, энергетической и тяжёлой промышленности.

Ключевые особенности

• Поддержка SIL 3 для систем безопасности высокой целостности
• Герметизация без утечек для надёжной изоляции
• Гидравлические (высокое давление) и пневматические версии
• Гидравлическая эксплуатация до 414 бар; пневматическая до 20 бар
• Корпус из нержавеющей стали 316L для коррозионной стойкости
• Взрывозащищённая конструкция с сертификатами ATEX, IECEx, FM, CSA
• Степень защиты IP66/IP67 (NEMA 4X)
• Гибкие варианты портов (ISO G, NPT, NAMUR, коллектор)
• Различные конфигурации: 3/2, 2/2 (сработка для открытия/закрытия), 5/2
• Широкие варианты напряжения и низкое энергопотребление

Технические характеристики
Температура окружающей среды (°C): -55 до 90
Материал уплотнений: NBR; FKM
Материал корпуса: нержавеющая сталь 316L
Размер порта ("): 0,25 до 0,5
Варианты портов: ISO G; NPT; NAMUR; Коллектор
Рабочее давление (bar): 0 до 414
Концепция взрывозащиты: Ex d
Подающий среда: Пневматическая; Низкодавленая гидравлика; Технологические среды
Конфигурация: 3/2 Универсальная; 2/2 Сработка для открытия; 2/2 Сработка для закрытия; 5/2 Фиксированная
Потребляемая мощность (W): 4.5 до 18.0
Напряжение: несколько DC/AC опций, включая 24V DC, 48V, 125V DC, 220/240V AC и т.д.
Сертификация: ATEX; IECEx; FM; CSA; CRN; IN-METRO; NEPSI; CCOE; KOSHA; Япония (ISHL); SIL2; SIL3; NEMA 4X; IP66/X8

Технические данные

• Температура окружающей среды: -55 до 90 °C
• Материалы уплотнений: NBR, FKM
• Материал корпуса: нержавеющая сталь 316L
• Размеры портов: 0,25" до 0,5"
• Рабочее давление: 0 до 414 bar (гидравлика), до 20 bar (пневматика)
• Взрывозащита: Ex d
• Конфигурации: 3/2, 2/2 (сработка для открытия/закрытия), 5/2
• Потребляемая мощность: 4.5–18.0 W
• Опции напряжения: несколько диапазонов DC/AC
• Сертификации: ATEX, IECEx, FM, CSA, SIL2/3, NEMA 4X, IP66/IP67
