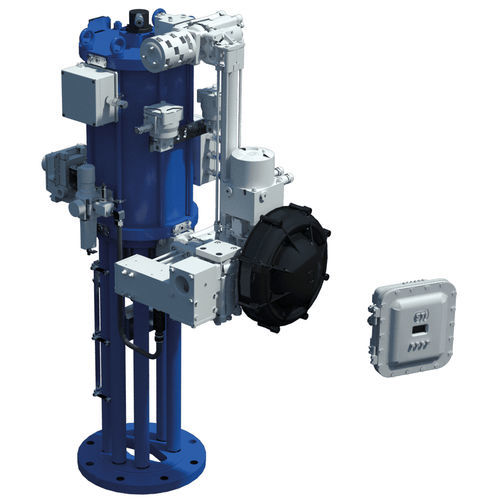

Цифровой контроллер клапана QuickTrak™

Система QuickTrak™ представляет собой новейшую технологию пневматического цифрового управления клапанами, сочетающую микропроцессорную систему управления со встроенным позиционером клапана. Эта система специально разработана для решения задач, стоящих перед современными требовательными приложениями. Система QuickTrak™ способна обеспечить управление и производительность гидравлической системы, но без требований к окружающей среде и хранению; система QuickTrak™ является гибкой и мощной. Датчик: Магнитострикционные линейные датчики положения, расположенные внутри штока привода, которые обеспечивают быструю и высокоточную обратную связь управления. 3-ходовые клапаны: Режим отказа осуществляется через (2) 3-ходовых клапана (сертифицированных SIL), управляемых электромагнитным клапаном, которые изолируют сервоклапан от привода. Третий клапан удаляет любой воздух при возникновении режима отказа. Соленоидные клапаны: 24 В постоянного тока с постоянным питанием, нормально закрытые, для инициирования режима отказа при потере подачи воздуха или питания сигнала. Сервоклапан: высокопроизводительный сервоклапан для позиционирования. Привод: Специально разработанный привод с увеличенными отверстиями для использования более высокого Cv и просверленным штоком для размещения датчика обратной связи. Цифровой контроллер: Обеспечивает многоуровневую замкнутую систему на основе положения клапана и золотника для управления шаговым двигателем для регулировки давления в камере привода для достижения желаемого положения клапана. Преимущества QuickTrak™ Улучшенная производительность. Высокая надежность. Четкое позиционирование. Быстрый ход / отклик. Уменьшенное техническое обслуживание. Быстрая калибровка и настройка. Входной сигнал / обратная связь по положению 4-20 мА, протокол HART™ Электропитание 100 - 240 В переменного тока ± 10% 50-60 Гц ± 5% от 24 до 145 В постоянного тока ± 10% (4 - 0,3 А) Максимальная потребляемая мощность 95 W
