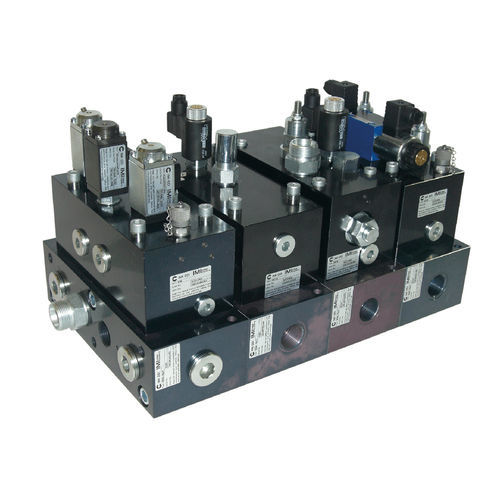

Многоканальный коллектор MSM
алюминийпластинас пластинами

многоканальный коллектор
многоканальный коллектор
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Количество каналов
многоканальный
Материал
алюминий
Другие характеристики
изоляционный, для клапана, пластина, с пластинами
Применение
для использования в гидравлике
Рабочее давление

МИН.: 50 bar
(725 psi)

МАКС.: 160 bar
(2 321 psi)

Диаметр путей

0,5 in, 1 in

Описание

Позволяет установить на одной стойке все имеющиеся элементы с различными функциями управления и для различных клапанов. Конструкция MSM позволяет комбинировать до 8 функциональных элементов, таких как пропорциональный клапан (PV), устройство режима отключения (SSB). Все элементы питаются от P и T каналов внутри MSM. Необходимо только одно P и одно T соединение на MSM. Опционально можно подключить два соединения P и T для большего расхода (при необходимости свяжитесь с IMI CCI Швейцария). Возможна изоляция каждого канала в каждой пластине. Передние, задние и боковые соединения могут быть закрыты для объединения большего количества функций и питания более чем одного привода. Предназначен для минерального масла и/или огнестойких гидравлических жидкостей. Применимые гидравлические жидкости Минеральное масло DIN51524 (DIN ISO 6074) Огнестойкие жидкости HFD-R (например, Fyrquel® EHC) Огнестойкие жидкости HFD-U (например, Quintolubric® 888) Макс. загрязнение жидкости ISO 4406 17/16/13 NAS 1638 уровень 6 SAE класс 3 Материал уплотнения FKM (Viton) Только малые присоединительные размеры: LxBxH: 180x110x69 мм Размер и качество болтов: 3x M12x120 10.9 Центральные штифты: 5x16 мм ISO 8734 LxBxH: 300x120x88 мм Соединители P, T, A и B: G1 "x18 Размер и качество болтов: 3x M14x130 10.9 Центральные штифты: 5x16 мм ISO 8734

---
