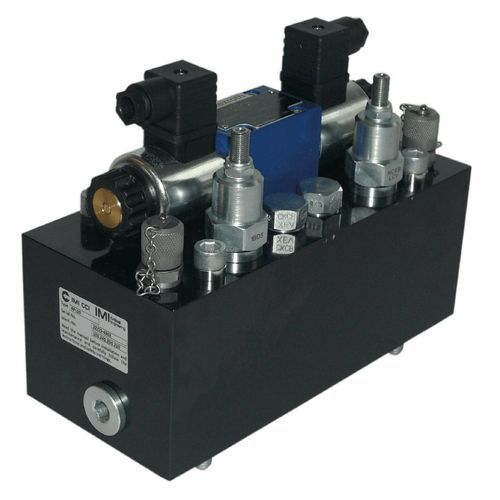

Гидравлический распределитель с выдвижным ящиком APL

управление от соленоида4/3 каналакомпактный

Обзор Блок управления вкл/выкл APL разработан для управления открытием и закрытием гидравлических приводов на запорных клапанах. Обеспечивает точное вкл/выкл управление (не для позиционирования) с помощью 4/3-ходового электромагнитного клапана, регулируемых дросселей для контроля скорости и встроенных обратных клапанов для предотвращения дрейфа привода. Блок оснащён двумя фитингами minimess для проверки давления и обслуживания и может устанавливаться непосредственно на приводах ASM-E или интегрироваться с многопозиционными коллекторами (MSM). Совместим с минеральными маслами и огнестойкими гидравлическими жидкостями; подходит для требовательных промышленных клапанных систем.

Ключевые особенности

• 4/3-ходовой электромагнитный клапан для направленного вкл/выкл управления
• Регулируемые дроссели для контроля скорости
• Встроенные обратные клапаны для предотвращения дрейфа
• Два фитинга minimess для проверки и обслуживания
• Компактная, лёгкая конструкция для гибкой установки
• Крепление: непосредственно на приводах ASM-E или интеграция с MSM
• Совместимость с минеральными маслами и огнестойкими гидравлическими жидкостями

Дополнительные технические сведения

• Доступные размеры потока: Малый 30 L/min, Большой 60 L/min
• Рабочее давление: 50 до 160 бар
• Корпус из анодированного алюминия, степень защиты IP65
• Температурный диапазон: -10°C до 80°C

Технические характеристики

• Температура окружающей среды: -10°C до 80°C
• Материал: Анодированный алюминий
• Рабочее давление: 50–160 бар
• Питающая среда: Гидравлическая
• Пропускная способность: Малый 30 L/min; Большой 60 L/min
• Уплотнение/предотвращение дрейфа: Встроенные обратные клапаны
• Сервисные подключения: Два порта minimess
• Крепление: Прямой монтаж на приводах ASM-E или с MSM (Multi‑Station Manifold)
• Совместимость с рабочими жидкостями: Минеральные масла и огнестойкие гидравлические жидкости
• Степень защиты: IP65
• Температурный режим: -10°C до 80°C
