Пробойная установка AC VLF

DCвысокого напряженияпереносная

Описание

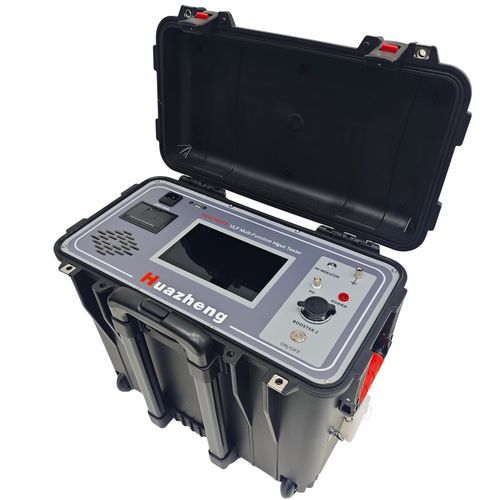

Huazheng многофункциональный VLF Hipot-тестер — промышленный прибор для испытаний на диэлектрическую прочность в режиме VLF, измерения Tan-Delta и опциональной диагностики (DC, частичные разряды) для кабелей и высоковольтных компонентов. Устройство использует цифровое преобразование частоты под управлением микроконтроллера для автоматизации нарастания/спада напряжения, измерений и защиты, с прямым снятием отсчетов на стороне HV и регулированием в замкнутом контуре.

Основные особенности

• Автоматическое преобразование частоты VLF (0,1 Гц – 0,01 Гц) с микроконтроллерным управлением повышения/понижения напряжения и защит.
• Компактная полностью электронная конструкция, крупный цветной сенсорный дисплей для отображения формы сигнала и параметров теста.
• Прямое дискретное снятие напряжения и тока на стороне высокого напряжения; замкнутая отрицательная обратная связь предотвращает емкостной подъем.
• Интеллектуальная защита: автоматический расчет порогов перенапряжения/перегрузки по току на основе емкости образца и напряжения испытания; автоматическое отключение при авариях (перенапряжение, перегрузка, низкое сопротивление образца, пробой).
• Опции HV-выхода до 150 kV для отдельных конфигураций.

Применение

• Испытания на электрическую прочность средне- и высоковольтных кабелей (цех/полевые условия).
• Диагностика изоляции аксессуаров кабеля, оконечников, муфт и электродвигателей.
• Пусконаладочные работы, плановое обслуживание и приемочные испытания в распределительных и промышленных установках.

Модели / Примерные номиналы
30 kV (пик) — авто частота 0.1 Гц–0.01 Гц; нагрузка ≤ 10 µF; вес all‑in‑one ≈ 30 кг — для систем до ~10 kV
40 kV (пик) — авто частота 0.1 Гц–0.01 Гц; нагрузка ≤ 10 µF; вес all‑in‑one ≈ 30 кг — для систем до ~10 kV
50 kV (пик) — авто частота 0.1 Гц–0.01 Гц; нагрузка ≤ 6 µF; вес all‑in‑one ≈ 35 кг — для систем до ~20 kV
60 kV (пик) — авто частота 0.1 Гц–0.01 Гц; нагрузка ≤ 5 µF; вес all‑in‑one ≈ 35 кг — для систем до ~25 kV
80/90 kV (пик) — варианты с двухступенчатым повышающим трансформатором; нагрузка и вес зависят от конфигурации — для испытаний на более высокие напряжения

Технические характеристики

• Номинальное выходное напряжение: 30–90 kV пиковое (в зависимости от модели).
• Выходная частота: автоматическое преобразование 0,1 Гц – 0,01 Гц.
• Нагрузочная способность: зависит от модели (см. примеры).
• Разрешение по напряжению AC: 0,1 kV; точность напряжения: ±3 %.
• Разрешение по току AC: 0,1 mA; точность тока: ±3 %.
• Погрешность пиков и искажение формы сигнала: ≤ 3 %.
• Условия эксплуатации: -10 °C до +40 °C; влажность ≤ 85 % RH.
• Питающее напряжение: обычно 230 V ±5 % 50 Hz (опции 120 V ±5 % 60 Hz).
• Обнаружение заземления: усиление напряжения отключается при отсутствии корректного заземления.

Опции и примечания

• Опциональные модули: DC-испытания, измерение диэлектрических потерь (Tan-Delta), измерение частичных разрядов, измерения емкости и сопротивления изоляции во время испытаний.
• Для номиналов > 60 kV могут использоваться исполнения с интегрированным последовательным повышающим трансформатором для увеличения нагрузочной способности при контролируемом весе.
