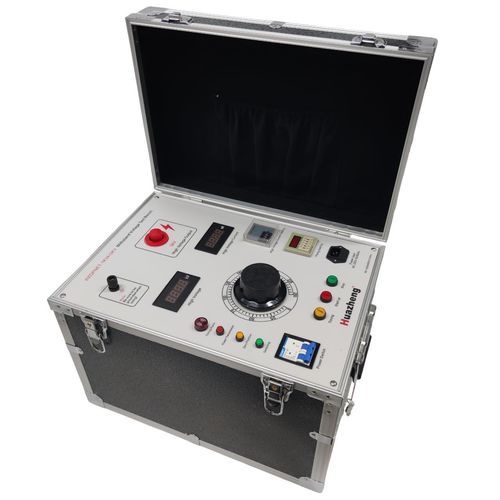

Тестер диэлектрической прочности HZGPNET-1KVA/3KV

импульса напряженияэлектрически изолированныйдля кабелей

Описание продукта
Этот прибор позволяет определять технические показатели, такие как структура и прочность изоляции проверяемых приборов и электроприборов. Он широко используется в электрооборудовании, приборах, трансформаторах, шнурах питания, счетчиках электроэнергии, двигателях, электрических розетках и кабелях. Испытание выдерживаемым напряжением предоставляет методы для внедрения национальных стандартов безопасности, что подчеркивает его важность. Он стал незаменимым инструментом для научно-исследовательских институтов, контрольно-измерительных и испытательных служб, а также для предприятий энергетической и электронной промышленности при оценке электрических устройств, электронных приборов и бытовой техники.

Обзор продукта
Прибор отличается привлекательным дизайном, а выходное напряжение отображается на цифровом индикаторе, что делает его понятным, интуитивно понятным и точным. Все параметры вводятся с помощью небольшой клавиатуры, что обеспечивает простоту эксплуатации. Устройство сочетает в себе передовые технологии, продуманную компоновку, высокую точность, надежность и удобство обслуживания.
Прибор имеет интегрированную конструкцию, объединяющую блок управления и источник испытательного напряжения. Токовая защита регулируется с помощью шкалы, а сам прибор компактен и легок. Известный как небольшой усилитель переменного и постоянного тока, он служит базовым испытательным оборудованием для таких пользователей, как электростанции, системы электроснабжения и распределения, а также научно-исследовательские институты. Он используется для проведения испытаний электрической прочности изоляции при заданных напряжениях различных электротехнических изделий, компонентов и изоляционных материалов, оценки уровня изоляции изделия, выявления дефектов изоляции и измерения способности выдерживать перенапряжение.

Характеристики производительности продукта

• 1. Выдерживаемое напряжение переменного тока прибора может быть увеличено до 3 кВ переменного тока, 0,33 А переменного тока.
• 2. Устройство отличается портативной конструкцией с корпусом из алюминиевого сплава, что обеспечивает высокую помехоустойчивость, компактность и изысканный внешний вид. Оно эффективно решает задачу испытаний на выдерживаемое постоянное напряжение в местах с невысокими требованиями к ёмкости.
• 3. Прибор оснащен цифровым циферблатом для отсчета времени, что эффективно защищает испытуемый объект от повреждений, вызванных случайными пробоями. Также предусмотрена функция установки времени для ситуаций, требующих точного отсчета времени, связанных с пробоями изоляции и напряжения.
• 4. Уникальное расположение вольтметра и амперметра позволяет оператору легко считывать показания.

Технические показатели продукта
Рабочее напряжение прибора: AC220V±10%
Точность проверки прибора: переменный ток: 1,5 уровня
Напряжение переменного тока: Уровень 1,5
Диапазон выходного сигнала прибора:
Выходная мощность: 1 кВА
Выходной ток: 0,33 А
Выходное напряжение: 3 кВ
Установка времени: 0-99 секунд, 0-99 минут, 0-99 часов
Настройка выходного тока прибора: максимум 1 кВА не превышает 333 мА

Как использовать продукт

• 1. Сначала подключите испытательные провода к выходу высоковольтного испытательного прибора, одновременно подключив заземление с помощью неизолированного медного провода сечением не менее 2,5 кв. мм для обеспечения личной безопасности. Установите ток, а затем увеличьте напряжение. Устройство защитит от превышения номинального тока.
• 2. Установите время с помощью циферблата (переключатель переключается с шагом 0 и 10 секунд справа налево; например, «10» секунд отображаются как «1» и «0»). Максимальное значение составляет 99 секунд и должно быть установлено до начала теста. После этого не следует нажимать переключатель времени, иначе установленное время может быть неверным.
• 3. Убедившись в правильности подключения, подключите питание и включите выключатель питания. Индикатор питания (зелёный) и индикатор нулевого положения (жёлтый) должны гореть. Если индикатор нулевого положения не горит, верните регулятор напряжения в нулевое положение.
• 4. Когда загорится жёлтый индикатор, нажмите кнопку «Пуск». Индикатор выхода (красный) должен загореться. Если он не загорелся, нажмите кнопку «Стоп/Сброс», а затем снова нажмите кнопку «Пуск».
• 5. Когда горит красный индикатор, напряжение может начать расти. Обратите особое внимание на высокое напряжение и ток. При достижении номинального испытательного напряжения нажмите кнопку таймера, чтобы запустить таймер; высокое напряжение автоматически отключится по истечении заданного времени. Если высокое напряжение и ток внезапно упадут до нуля во время повышения напряжения, это означает, что испытательное устройство вышло из строя или что заданный ток слишком мал, что приводит к срабатыванию защиты от перегрузки по току.
• 6. По истечении времени установите регулятор напряжения в нулевое положение. После завершения теста выключите питание.

Среда использования продукта
Температура окружающей среды: от 0 до 40 °C
Высота:
Относительная влажность:
На рабочем месте не должно быть химической пыли и взрывчатых материалов, которые могут существенно повлиять на изоляцию.

Меры предосторожности при использовании продукта

• Перед использованием тестера выдерживаемого напряжения внимательно ознакомьтесь со следующими мерами предосторожности:
• (1) Используйте розетку с тремя отверстиями и надлежащим заземлением.
• (2) Заземляющий вывод прибора должен быть надёжно подключён к земле (не к нейтральной линии).
• (3) Операторы должны носить изолирующие перчатки и иметь изолирующие коврики под ногами.
• (4) Перед включением прибора убедитесь, что ручка «регулировки напряжения» повернута против часовой стрелки до конца.
• (5) Не прикасайтесь к тестируемому устройству или щупам, пока на выходе присутствует напряжение. Убедитесь, что при подключении тестируемого объекта отсутствует высокое напряжение.
• (6) Во избежание несчастных случаев не допускайте коротких замыканий между выходной клеммой высокого напряжения и заземляющим проводом.
• (7) В случае аварии немедленно отключите электропитание.
• (8) При использовании пульта дистанционного управления для тестирования будьте предельно осторожны, чтобы избежать опасности.
• (9) Когда прибор разгружен и высокое напряжение отрегулировано, указанный ток утечки является нормальным пусковым током и не влияет на точность испытания.
• (10) Соблюдайте правила ухода за прибором, избегая воздействия прямых солнечных лучей и не допуская использования или хранения в условиях высокой температуры, влажности и запылённости. Операторы должны отключать прибор от сети, покидая рабочее место.

Характеристики / спецификации

• Рабочее напряжение: AC220V±10%
• Точность проверки: переменный ток: 1,5 уровня
• Выходная мощность: 1 кВА
• Выходной ток: 0,33 А
• Выходное напряжение: 3 кВ
• Установка времени: 0-99 секунд, 0-99 минут, 0-99 часов
• Максимальный выходной ток: 333 мА
• Температура окружающей среды: 0-40 °C
