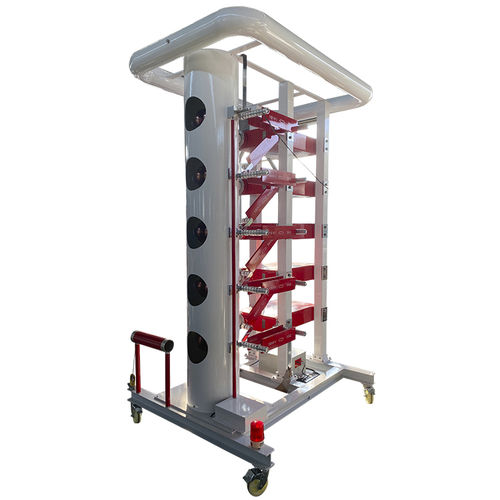

Электрическая испытательная система HZCJ

ударное напряжениене определенонепереносная

• Номинальное напряжение: 900kV • Номинальное напряжение ступени: 150kV × 6 уровней • Номинальная энергия: 67,6kJ • Общая ёмкость: 0,167µF (12 × 2µF/75kV конденсаторов) • Форма волны: грозовой импульс 1,2/50µs, усечённый импульс 2–6µs • Точность делителя: ≤±1 %, время отклика ≤100ns • Рабочий цикл: ≥70% номинального напряжения, 120s непрерывная работа Импульсный генератор напряжения 900kV Huazheng предназначен для стандартных испытаний грозовыми импульсами полной волны и усечённой волны трансформаторов, реакторов, вводов, изоляторов, разрядников и другого оборудования высокого напряжения до класса 20kV. Построенный в соответствии с GB/T 311, GB/T 16927, JB/T 7616 и другими международными стандартами, он обеспечивает высокоточные и воспроизводимые формы испытательных волн для согласования изоляции и проверок на электрическую прочность. Маслонаполненные конденсаторы, прецизионные резисторы и управляемые шаровые разрядники обеспечивают надёжную синхронизацию и длительный срок службы в условиях жёстких испытаний. Система использует блок зарядки постоянным током с маслонаполненным трансформатором, высоковольтным выпрямителем и механизмом переключения полярности для стабильной и гибкой работы. Современный пульт управления интегрирует сбор данных, волоконно-оптическое управление, отображение формы волны и автоматическую генерацию отчётов, обеспечивая безопасность и эффективность оператора. Благодаря надёжной работе, компактной конструкции и соответствию строгим стандартам испытаний, импульсный генератор Huazheng 900kV является идеальным выбором для энергетических компаний, научных институтов и лабораторий высоковольтных испытаний.
