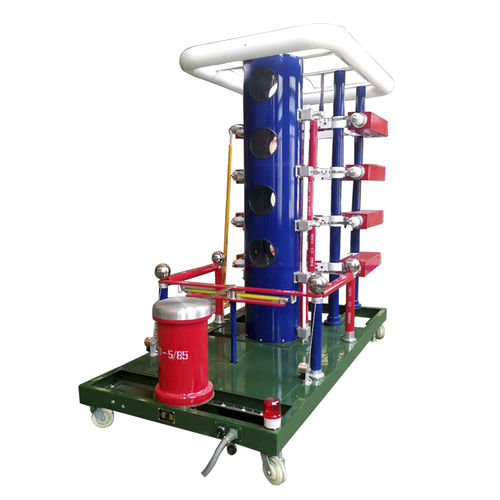

Испытательная система ударное напряжение HZCJ

для электросетимодульнаявысокого напряжения

• Номинальное напряжение: 3000kV • Номинальное напряжение ступени: 200kV × 15 уровней • Номинальная энергия: 450kJ • Общая ёмкость: 0,1µF (30 × 3µF/100kV конденсаторов) • Форма волны: грозовой импульс 1,2/50µs, коммутационный импульс 250/2500µs, обрезанная волна 2–6µs • Продолжительность: ≥70% номинального напряжения, рабочий цикл 120s • Точность делителя: ≤±1%, время отклика ≤100ns Импульсный генератор напряжения 3000kV Huazheng специально разработан для испытаний оборудования высокого напряжения, включая трансформаторы, изоляторы, вводы и системы GIS. Он генерирует стандартные грозовые импульсы полной волны, коммутационные импульсные волны и обрезанные импульсные волны, строго соответствуя GB/T 311, GB/T 16927 и другим международным стандартам. Благодаря модульной башенной конструкции и прочному исполнению обеспечивает надёжные характеристики для согласования изоляции и проверки электрической прочности в лабораторных и полевых условиях. Основные преимущества включают маслонаполненный зарядный трансформатор, высоковольтный выпрямительный кремниевый столб и систему зарядки постоянным током для стабильного выхода. Конструкция состоит из 15 ступеней с маслонаполненными конденсаторами, резисторами и управляемыми шаровыми разрядниками, обеспечивая надёжную синхронизацию разрядов. Оснащённый слабо демпфированными делителями ёмкости, устройством отсечения и модульными аксессуарами, этот генератор обеспечивает отличную точность формы волны и воспроизводимость, что делает его идеальным для энергетических НИИ, производителей и лабораторий высоковольтных испытаний.
