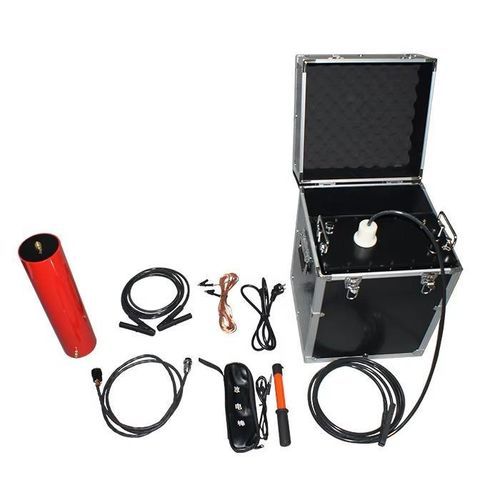

Тестер напряжения HZDP VLF Series

VLFдля кабелейпереносной

Наши продукты для испытания на пробой VLF разработаны для обеспечения точной и стабильной работы, что делает их идеальными для использования в критических приложениях, где точность и стабильность имеют первостепенное значение. Независимо от того, занимаетесь ли вы научными исследованиями, промышленными испытаниями или экологическим мониторингом, наши продукты разработаны для удовлетворения самых строгих требований. - Номинальное выходное напряжение: см. таблицу 3 - Частота выхода: 0.1Hz, 0.05Hz, 0.02Hz, 0.01Hz - Грузоподъемность: - 0.05Hz макс 1.1µF - 0.02Hz макс 2.2µF - 0.01Hz макс 5.5µF - Точность измерения: 3% - Пиковая ошибка напряжения (положительная/отрицательная): ≤3% - Искажение формы волны напряжения: ≤5% - Условия эксплуатации: внутри, снаружи; температура: -10℃~+40℃; влажность: ≤85%RH - Предохранитель питания: см. таблицу 3 - Источник питания: напряжение 220V±5%, 60Hz Примечание: Если используется портативный генератор для питания, выходное напряжение и частота генератора должны быть стабильными (обычно мощность более 3kW, частота 60Hz, напряжение 220V±5%). I. Обзор Испытание на пробой высокого напряжения электрического оборудования является одним из самых важных пунктов в профилактическом испытании изоляции. Испытание на пробой напряжения можно разделить на испытание на пробой переменного и постоянного напряжения. Испытание на пробой переменного напряжения можно разделить на испытание на пробой промышленной частоты, преобразование частоты и технологию испытания на пробой сверхнизкой частоты 0.1Hz, из которых технология сверхнизкой частоты 0.1Hz является последней технологией, рекомендованной текущей международной электротехнической комиссией. Новое поколение генераторов высокого напряжения и сверхнизкой частоты нашей компании является основным продуктом, разработанным независимо с использованием новейшей американской технологии. Он оснащен 7-дюймовым сенсорным экраном, новейшим микроконтроллером ARM7, высокоскоростной схемой сбора данных и оснащен программным обеспечением для управления фоном. Он преодолевает многие недостатки аналогичных отечественных продуктов (см. таблицу 1), и его соотношение цена-качество значительно выше, чем у аналогичных импортных продуктов. Он особенно подходит для испытания на пробой электрического оборудования с большой эквивалентной емкостью изоляции (например, силовые кабели, силовые конденсаторы, крупные и средние генераторы и двигатели и т. д.), что соответствует национальному стандарту электротехнической промышленности, общим техническим условиям для генераторов высокого напряжения и сверхнизкой частоты (d), вновь выпущенным в 2004 году l / t849.4-2004. II. Особенности продукта - Передовая технология: технология цифрового преобразования частоты, управление микрокомпьютером, повышение давления, снижение давления, измерение, защита и т. д. - Процесс испытания полностью автоматизирован. - Легкость в эксплуатации: простая проводка, интуитивно понятная работа. - Комплексная защита: многократная защита (защита от перенапряжения, защита от перегрузки по току на высоком и низком напряжении), быстрое действие (при срабатывании, комната ≤ 10мс), прибор безопасен и надежен. - Безопасность и надежность: контроллер подключен к низкому напряжению генератора высокого напряжения, с фотоэлектрическим управлением, безопасное и надежное использование. - Применяется замкнутая цепь управления с отрицательной обратной связью высокого и низкого напряжения, и выход не имеет эффекта увеличения емкости. - Полная конфигурация: емкостный сенсорный экран, ЖК-дисплей с китайскими иероглифами, автоматическое сохранение, автоматическая печать. - Большой диапазон испытаний: выбор нескольких частот 0.1Hz, 0.05Hz и 0.02Hz, большой диапазон испытаний. - Малый объем и легкий вес: очень удобно для работы на открытом воздухе. - Программное обеспечение для управления фоном для верхнего компьютера (выборочная сборка) III. Технические параметры серийных продуктов - Модель: 30/1.1, 40/1.1, 50/1.1, 60/1.1, 80/1.1, 90/1.1 - Номинальное напряжение: 30kV, 40kV, 50kV, 60kV, 80kV, 90kV (пиковое значение) - Грузоподъемность: 0.1Hz, ≤0.5µF; 0.05Hz, ≤1.1µF; 0.02Hz, ≤2.2µF; 0.01Hz, ≤5.5µF - Источник питания: 220V±5%, 60Hz - Предохранительная трубка: 10A, 15A - Структура и вес продукта: Контроллер: 4кг; Усилитель напряжения: 20кг, 40кг, 50кг, 55кг
