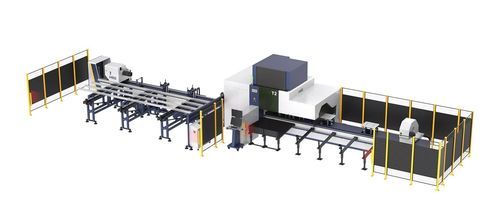

Лазерный станок для резки T series

поворотныйдля металладля труб

Обзор
Серия T от HSG — решение для автоматизации лазерной резки металлических труб, разработанное для обеспечения надежной, эффективной и экономичной обработки. Типичные мощности лазера: 3000W–6000W.

Разработано в Японии
Разработано в глобальном центре R&D HSG в префектуре Канагава (Токио). Серия сочетает инновации в лазерной оптике и удобный интерфейс оператора для поддержания производственной производительности.

Конструкция с 3 патронами и варианты
Трехпатронная конструкция увеличивает грузоподъемность и обеспечивает возможность короткохвостовой резки. Доступные варианты: T2 (Φ20–240 мм) и T3 (Φ40–350 мм), покрывающие широкий диапазон средних и крупных труб.

Погрузка и разгрузка полной длины
Пустотелые патроны позволяют проталкивать целые трубы для автоматической погрузки/разгрузки. Автоматические длины обработки достигают до 6 м.

Резка с нулевыми остатками
Переднее/заднее движение патрона автоматически корректирует положение трубы для достижения нулевых остатков, что максимизирует использование материала и снижает затраты на сырье.

Независимые опорные следящие элементы
Подающая станина (7 м) и разгрузочная станина (6 м) оснащены по четыре независимых сервоприводных следящих опоры, обеспечивающих надежную поддержку при ротационной резке для повышения точности и устойчивости.

Фотоэлектрическое обнаружение загрузки
Продвинутое фотоэлектрическое обнаружение точно определяет размеры, форму и положение каждой трубы, позволяя точное зажимание патроном и динамическую корректировку в реальном времени для стабильной автоматизированной обработки.

Передняя и задняя конструкция патронов
Долговечная схема с двойным передним и одинарным задним патроном обеспечивает полное зажатие и поддержку, увеличивая грузоподъемность и улучшая точность резки.

Режущая система HSG-X10000
Оснащена шиной режущей системой HSG-X10000, решение включает несколько вспомогательных функций для трубных применений и удобный интерфейс для повышения производственной эффективности и качества обработки.

Характеристики / технические спецификации

• Серия T (общие): мощность лазера 3000W–6000W; поддерживает круглые и квадратные трубы; конструкция с 3 патронами; погрузка/разгрузка до 6 м; пустотелые патроны; фотоэлектрическое обнаружение; независимые сервоследящие опоры.
• T2: мощность 3–6 кВт; диапазон круглых труб Φ20–240 мм; способность по квадратным трубам 20×20 мм – 240×240 мм; макс. вес одной трубы 300 кг; скорость патрона 100 об/мин; макс. скорость связи 100 м/мин; макс. ускорение 1.0 G.
• T3: мощность 3–6 кВт; диапазон круглых труб Φ40–350 мм; способность по квадратным трубам 40×40 мм – 350×350 мм; макс. вес одной трубы 600 кг; скорость патрона 80 об/мин; макс. скорость связи 80 м/мин; макс. ускорение 0.8 G.
