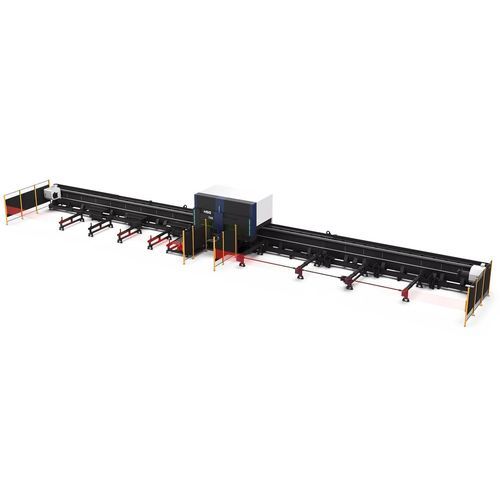

Станок для резки волоконный лазер TX5R

для сталидля трубс программным обеспечением для параметрирования

Обзор

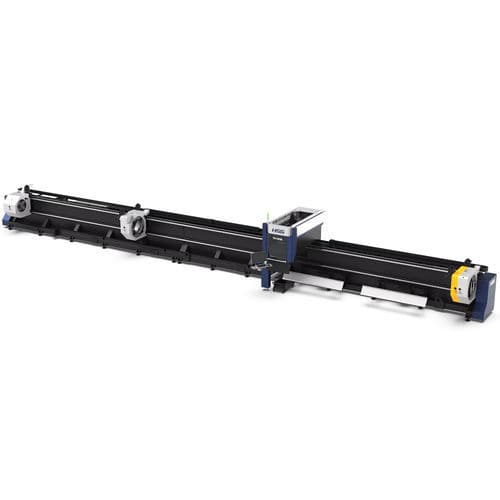

TX5R — тяжёлая волоконная лазерная установка для резки труб, доступна с мощностью лазера от 6000W до 20000W. Предназначена для обработки труб большого диаметра, тяжёлых профилей и длинных заготовок до 12000 мм.

Боковая подвесная станина
Боковая подвесная рама снижает центр тяжести, упрощая погрузочно-разгрузочные операции, улучшая доступ оператора и облегчая загрузку длинных или тяжёлых труб.

Технология двойного патрона 3+1
Интегрированная конструкция 3+1 (C3 + C4) синхронно вращается и перемещается, сочетая функции зажима и поддержки, что исключает наличие хвостовой части, повышает стабильность резки и снижает потери материала.

Независимая серво-поддержка с подвижным суппортом
Сервоприводные поддерживающие элементы обеспечивают непрерывную опору во время резки, сохраняя соосность и точность для тяжёлых и длинных заготовок.

Плита поддерживающая как устройство разгрузки
Поддерживающая плита используется также как устройство разгрузки, совместима с различными размерами труб и облегчает безопасную выгрузку и обработку.

Фасонная (косая) резка (опция)
Опциональная фасонная головка обеспечивает резку под углом 0–45° для подготовки сварных швов.

Система управления
Шинная система HSG-X10000: интегрированное управление с наборами стандартных операций для труб, базой технологических процессов и функциями помощника для упрощённого программирования и стабильных результатов.

Погрузка, разгрузка и автоматизация

• Мульти-трубный автоматический загрузчик для одновременной обработки тяжёлых труб
• Автоматическая разгрузка (поддерживающая плита или двойные откидные столы) для защиты изделий и ускорения цикла

Возможности по обработке тяжёлых труб и профильных изделий
Диапазон обработки круглых труб: Ø50–Ø510 мм. Прямоугольные/квадратные трубы: 50×50–500×500 мм. Максимальная масса одной трубы при загрузке: до 2000 кг. Максимальная длина трубы: до 12000 мм. Поддерживается резка профилей: уголок, двутавр и пр.

Технические характеристики

• Модель: TX5R
• Мощность лазера: 6000W–20000W
• Диапазон круглых труб: Ø50–Ø510 мм
• Размеры квадратных труб: 50×50–500×500 мм
• Скорость патрона: 40 r/min
• Макс. скорость синхронизации: 60 m/min
• Ускорение: 0.3G
• Макс. грузоподъёмность (одна деталь): 2000 кг
• Опциональная фасонная резка: 0–45°
• Система управления: HSG-X10000 Bus System
