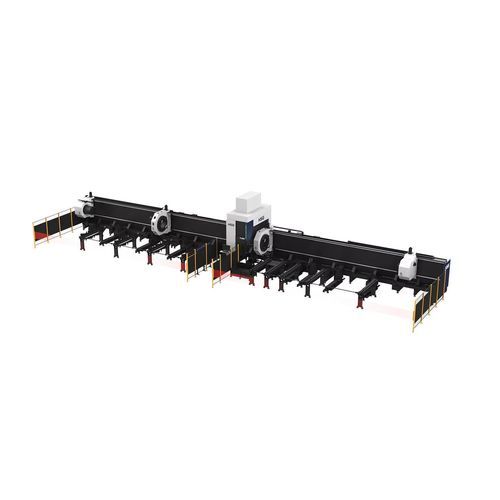

Станок для резки волоконный лазер TL660

для металладля профилейдля труб

Обзор продукта
HSG Laser представляет четырехпатронный тяжёлонагруженный волоконный лазерный станок серии TL для стабильной резки тяжёлых, крупных и длинных труб. Диапазон мощности: 6000W–20000W.

Конструкция с четырьмя патронами

• Пневматические патроны повышенной грузоподъёмности для стабильного зажима
• Максимальный диаметр захвата: 660 мм (круглая труба)
• Грузоподъёмность одного рулона/трубы: 3000 кг

Автоматическая система загрузки и разгрузки
Автоматическая система обеспечивает подачу и снятие тяжёлых труб без остановки станка, снижая простой и риски при ручной обработке.

Система управления на шине HSG-X
HSG-X — шиновая система управления, разработанная HSG Laser, упрощающая эксплуатацию и повышающая эффективность.

• 21,5-дюймовый сенсорный экран с лаконичным интерфейсом
• Мониторинг основных узлов в реальном времени с ранними сигналами тревоги
• Опциональное обнаружение отклонения трубы
• Генерация отчётов обработки в один клик

Технология стыковки труб
Система управления содержит более 50 шаблонов стыковки труб для облегчения последующей сварки и сборки.

• Стыковка “мужчина/женщина” для квадратной трубы
• 90° дуговая стыковка
• Т-стыковка для круглой трубы
• Стыковка для сквозных отверстий
• 45° стыковка для шестиугольников
• Стыковка для уголка и швеллера

Резка с короткими хвостовыми отходами
Четыре патрона поддерживают обратный режим резки для получения коротких хвостовых отходов и улучшения использования материала.

Технология возобновления резки после отключения питания
Импортные сервомоторы с абсолютными энкодерами обеспечивают возможность возобновления резки после отключения питания без потери позиции.

Характеристики / технические спецификации

• Модель: TL660
• Мощность: 6000W–20000W
• Точность позиционирования по осям X/Y: ±0.1 mm/m
• Диапазон обработки круглой трубы: Φ80–Φ660 mm
• Диапазон обработки квадратной трубы: 80×80–450×450 mm
• Грузоподъёмность одного трубного подшипника: 3000 kg
