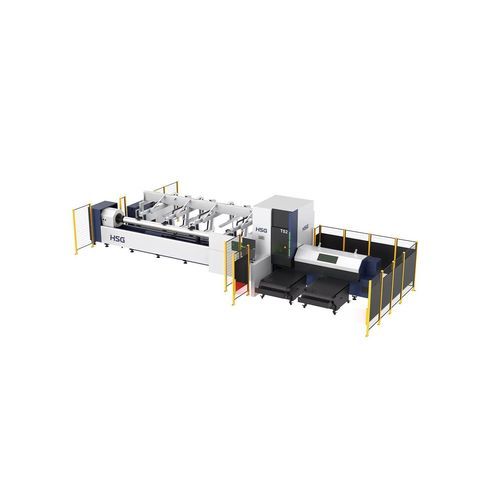

Лазерный станок для резки TS2

волоконный лазердля сталидля профилей

Обзор
TS2 — волоконно-лазерный станок для резки труб и профилей, разработанный для точной и производительной резки в промышленной среде. Стандартный диапазон мощности: 3000W–6000W.

Быстрая резка

• Максимальная скорость перемещения: 140 m/min; ускорение до 1,4G; скорость вращения патрона до 140 об/мин.
• Высокоскоростная кинематика и оптимизированное управление движением сокращают циклы обработки.

Динамический патрон

• Два цифровых интеллектуальных патрона в стандартной комплектации для стабильной фиксации.
• Автоматическое определение диаметра трубы и регулировка давления воздуха и силы зажима за 2 секунды.
• Задний патрон с функцией отсоса воздуха и пыли для чистоты заготовки и рабочей зоны.

Обработка нескольких типов труб и профилей

• Стандартная конфигурация: два зажима для труб и профилей.
• Максимальная масса одной трубы: ≤ 300 кг.
• Диапазон для круглых труб: Φ12–Φ273 мм; для квадратных: 12×12–220×220 мм.
• Поддерживаются профили: швеллер, уголок, балки I‑образного сечения и т.д.

HSG 3D-технологии резки (опция)
Опциональная фасонная головка HSG-LA4 для сложной фасочной резки (0–45°) и 3D-контурирования.

Динамическая разгрузка

• Интеллектуальная настройка положения в зависимости от длины заготовки с одним откидным следящим столом и двумя вогнутыми следящими колесами для стабильной поддержки при резке.

Эффективная автоматическая загрузка (опция)
Опциональная полностью автоматическая система загрузки уменьшает время загрузки до ~25 секунд и повышает производительность.

Динамическая поддержка
Независимая высокочувствительная сервосистема следящего опорного устройства обеспечивает равномерную подачу и повышает точность реза.

Интеллектуальная шина HSG-X
Шинная интерфейсная система отображает данные резки в реальном времени и централизует ключевые функции для упрощения эксплуатации.

Резка + Сверление + Нарезание резьбы (опция)
Опция интегрирует лазерную резку, горяче-расплавное сверление и нарезание резьбы в одной операции для сокращения этапов обработки и экономии трудозатрат.

Детекция внутреннего сварного шва (опция)
Опциональная система точно обнаруживает сварочные швы изнутри трубы, предотвращая ошибки, вызванные внешней коррозией или полировкой, и снижая брак.

Технические характеристики

• Модели: TS2, TS2-90.
• Мощность лазера: 3000W–6000W.
• Диапазон резки круглых труб: Φ12–Φ273 мм.
• Диапазон резки квадратных труб: 12×12–220×220 мм.
• Длина трубы: TS2: 1 m–6,5 m; TS2-90: 1 m–9,2 m.
• Варианты длины разгрузки: TS2: 3 m / 4,5 m; TS2-90: 4,5 m / 6,5 m.
• Ускорение: 1,4G; макс. скорость перемещения: 140 m/min; вращение патрона: до 140 об/мин.
• Макс. грузоподъёмность одной трубы: 300 kg.
• Опции: фасочный головка HSG-LA4 (0–45°), автоматическая подача (≈25 s), 3-в-1, детекция внутреннего шва.
