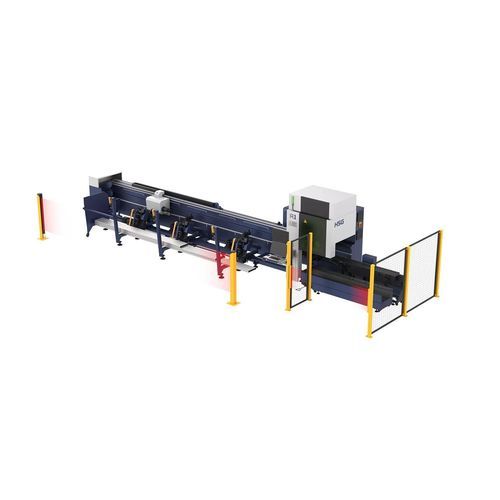

Лазерный станок для резки R1

для металладля трубс программным управлением

Обзор

• R1 — высокоскоростной лазерный станок для резки тонких труб, предназначенный для быстрого и высокоточного резания труб малого диаметра (круглых и квадратных).
• Диапазон мощности лазера: 1500–6000 W.

Ключевые возможности

• Минимальный диаметр круглой трубы: 8 мм.
• Минимальная длина кромки квадратной трубы: 8 мм.
• Скорость подачи патрона: 150 m/min.
• Скорость вращения патрона: 150 r/min.
• Ускорение патрона: 1.5 G.
• Спроектирован для увеличения производительности и сокращения сроков выполнения заказов.

Эффективная многорежимная загрузка

• Совместим с автоматическими стойками для материалов, обеспечивающими загрузку за ≈20 с.
• Автостойки поддерживают трубы Ø20–Ø120 мм и длины 4,0–6,5 м.
• Автостойка также поддерживает полуавтоматический режим загрузки по одному.

Chuck jumping для коротких обрезков

• Стандартный цилиндровый «прыгающий» патрон сокращает длину крупных обрезков за счёт перерасположения патрона.
• Режим прыжка обеспечивает высокоточную резку длинных труб посредством управляемого смещения патрона.
• Опционально доступен серво-патрон с функцией прыжка для более точных и эффективных перемещений.

Поддержка слежения для высокой точности

• Станина оснащена высокочувствительной независимой серво-поддержкой слежения, обеспечивающей достаточную опорную силу при вращающейся резке и поддерживающей точность реза.

Интеллектуальная шина ОС

• Содержит вспомогательные функции для удовлетворения различных требований обработки труб.
• Оснащена профессиональным программным обеспечением для Nesting для эффективного управления производственным процессом и расчёта стоимости.

Технические параметры (кратко)
Model | Power | Точность позиционирования X/Y | Возможности резки (круг) | Возможности резки (квадрат) | Примерный вес трубы
R1 | 1500–6000 W | ±0.05 mm/m | Ø8–Ø120 mm | 8×8–120×120 mm | ≈80 kg
R1R | 1500–6000 W | ±0.05 mm/m | Ø8–Ø120 mm | 8×8–120×120 mm | ≈80 kg

Примечания

• Внешний вид, технические параметры и описания функций основаны на данных внутренней лаборатории; фактические результаты зависят от конкретной машины и условий испытаний.

Особенности / технические спецификации

• Модель: R1 (вариант: R1R)
• Мощность лазера: 1500–6000 W
• Точность позиционирования X/Y: ±0,05 mm/m
• Обрабатываемые круглые трубы: Ø8–Ø120 mm
• Обрабатываемые квадратные трубы: 8×8–120×120 mm
• Примерный вес одной трубы: ≈80 kg
• Минимальный диаметр круглой трубы: 8 mm
• Минимальная длина кромки квадратной трубы: 8 mm
• Скорость подачи патрона: 150 m/min
• Скорость вращения патрона: 150 r/min
• Ускорение патрона: 1.5 G
• Автоматические стойки для материалов: Ø20–Ø120 mm, длины 4,0–6,5 м; время загрузки ≈20 с; поддержка полуавтоматического режима по одному
• Функции: цилиндровый chuck‑jumping для коротких обрезков, опциональное серво‑чuck‑jumping, независимая серво‑поддержка слежения, профессиональное ПО для Nesting (интеллектуальная шина ОС)
